Електродвигун ZY1020 для дитячого ATV 36 В 500 Вт, 26,7 А, 2500 об/хв

Електродвигун ZY1020 для дитячого електричного ATV

Колекторний двигун постійного струму призначений для ремонту та відновлення дитячих електричних квадроциклів із бортовою напругою 36 В. Модель розрахована на потужність 500 Вт, має параметр струму 26,7 А та частоту обертання 2500 об/хв. Мотор перетворює енергію акумуляторної системи на обертання та передає його до приводу ATV через установлену на валу зірочку. Таке виконання застосовують у компактній електричній техніці з ланцюговою передачею.

ZY1020 підходить для заміни двигуна з такими самими електричними й механічними параметрами. Позначення моделі саме по собі не підтверджує повну взаємозамінність: мотори цієї серії випускають у кількох варіантах напруги, потужності, кріплення та приводної зірочки. Перед замовленням потрібно зіставити характеристики старого мотора, параметри контролера, розташування монтажної основи й конфігурацію ланцюгового приводу.

Що перевірити під час вибору

• Напругу 36 В. Акумуляторний блок і контролер квадроцикла мають бути розраховані на таку саму номінальну систему живлення.
• Потужність 500 Вт і струм 26,7 А. Контролер та проводка техніки повинні відповідати параметрам установленого двигуна. Заміна мотора без перевірки інших компонентів може спричинити неправильну роботу приводу.
• Частоту обертання 2500 об/хв. Цей параметр потрібно враховувати разом із передатним відношенням ланцюгового приводу, адже підсумковий режим руху залежить не лише від двигуна, а й від зірочок та коліс техніки.
• Тип керування. ZY1020 є колекторним двигуном постійного струму, тому його встановлюють із контролером, призначеним для щіткового мотора, а не для безщіткової системи.
• Кріплення та габарити. Зіставте форму монтажної основи, відстані між отворами, положення вала й доступний простір у рамі зі знятим мотором.
• Ланцюгову передачу. До встановлення порівняйте тип і крок ланцюга, кількість зубців, ширину зірочки, її розташування відносно рами та лінію проходження ланцюга.

Конструкція та підключення

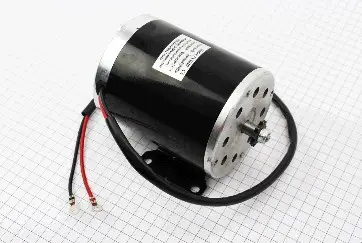

Двигун виконаний у циліндричному корпусі з торцевими кришками, монтажною основою та вихідною зірочкою. Для підключення передбачено два силові дроти. Їх з'єднують за штатною схемою конкретного квадроцикла, попередньо перевіривши полярність і потрібний напрямок обертання. Роз'єми, спосіб фіксації дротів та їхню довжину також варто зіставити з наявною проводкою: однакові основні характеристики не означають однакового виконання з'єднань.

Під час монтажу основа двигуна має фіксуватися без перекосу, а зірочка — розташовуватися в одній площині з веденою частиною приводу. Після встановлення регулюють натяг ланцюга та перевіряють, чи не торкається він рами, кожуха або сусідніх деталей. Надто слабкий натяг збільшує ризик спадання ланцюга, а надмірний створює зайве навантаження на вал і підшипникові опори. Перед першим увімкненням привод перевіряють на вільне обертання.

Коли потрібна заміна двигуна

Мотор використовують під час відновлення дитячого ATV після зношення щіткового двигуна, пошкодження корпусу, вала, виводів або приводної частини. Він також підходить для ремонту техніки, у якій штатно застосовано ZY1020 із параметрами 36 В, 500 Вт, 26,7 А та 2500 об/хв. Якщо попередній двигун відрізнявся за напругою, потужністю або типом керування, лише механічного встановлення недостатньо: необхідно окремо оцінити відповідність акумулятора, контролера, проводки та передачі.

Для точного вибору порівнюйте не лише назву моделі, а всю сукупність параметрів. Збіг живлення, потужності, типу двигуна, схеми кріплення та ланцюгового приводу дає змогу встановити мотор без випадкової зміни початкової конфігурації квадроцикла.
