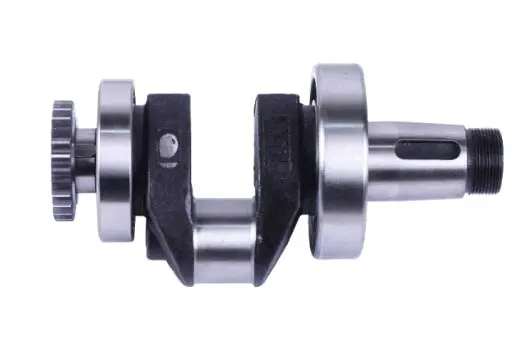

Колінвал для мотоблока 195N (12 к.с.) у зборі з шестернею

Колінвал для мотоблока 195N (12 к.с.) у зборі з шестернею

Колінчастий вал призначений для ремонту двигуна мотоблока з позначенням 195N та 12Hp. Він працює у складі кривошипно-шатунного механізму, сприймає зусилля від поршня через шатун і перетворює зворотно-поступальний рух на обертання. Правильний добір колінвала потрібний для точного складання двигуна та узгодженої роботи всіх спряжених деталей після ремонту.

Вузол постачається у зборі з шестернею. Це зручно, коли зношений або пошкоджений колінвал потрібно замінити повністю: шестерню не доведеться купувати окремо. Водночас перед установленням її розташування, профіль і спосіб монтажу необхідно порівняти з демонтованою деталлю. Комплект використовують для відновлення двигуна в разі пошкодження робочих поверхонь вала, зношення посадкових місць або потреби замінити весь вузол.

Як правильно дібрати колінвал

Колінвал установлюється всередині картера, тому лише зовнішньої схожості для вибору недостатньо. Перед замовленням перевірте маркування двигуна 195N, позначення 12Hp і конструкцію знятого вала. Порівняйте розташування шестерні, форму та довжину вихідних частин, посадкові місця, різьбові ділянки й решту точок з’єднання. Усі елементи мають відповідати попередньому вузлу без спроб припасувати деталь під час складання.

Особливо уважно звіряйте колінвал зі зразком, якщо мотоблок раніше вже ремонтували або в двигуні встановлювали замінені деталі. У різних версіях двигунів і мотоблочної техніки можуть використовуватися зовні подібні вали. Основними орієнтирами залишаються позначення двигуна та фактична геометрія демонтованого вузла, а не лише вказана потужність чи загальна схожість запчастин.

Застосування під час ремонту

Колінвал зазвичай замінюють у межах капітального ремонту розібраного двигуна. Підставою можуть бути пошкодження самого вала, виробіток його робочих ділянок, зношення посадок або несправності внутрішніх компонентів кривошипно-шатунного механізму. Постачання з шестернею дає змогу замінити колінчастий вал єдиним вузлом і відразу врахувати цю деталь у переліку запчастин для ремонту.

Перед складанням огляньте шатун, підшипники, сальники, шестерні та посадкові поверхні картера. Новий колінвал не усуває люфт, виробіток, перегрів чи інші критичні пошкодження суміжних компонентів. Якщо залишити зношені спряжені деталі, двигун може знову потребувати розбирання. Саме тому стан кожного елемента, що працює разом із валом, оцінюють до остаточного монтажу.

Підготовка та встановлення

Перед установленням очистьте картер і видаліть із нього сліди руйнування попередньої деталі. Ще до остаточного складання покладіть новий і демонтований колінвали поруч та послідовно порівняйте місця з’єднань, вихідні частини й шестерню. Не докладайте зусилля, якщо спряження не збігаються: спочатку слід повторно перевірити відповідність вибраного вузла конструкції двигуна.

Окремої уваги потребують зубці шестерень, посадки підшипників, стан сальників і ділянки картера, які утримують деталі механізму. Помітний люфт, пошкоджені зубці, сліди перегріву та виражений виробіток потрібно оцінювати окремо. Монтаж колінвала й подальше складання двигуна виконують із дотриманням вимог технічної документації для ремонтованого мотора.

Цей колінвал обирають для планового відновлення мотоблока або ремонту після несправності внутрішнього механізму двигуна 195N. Комплектація з шестернею підходить для повної заміни вузла, а точний збіг конструкції зі знятою деталлю допомагає правильно підготувати двигун до подальшого складання.
