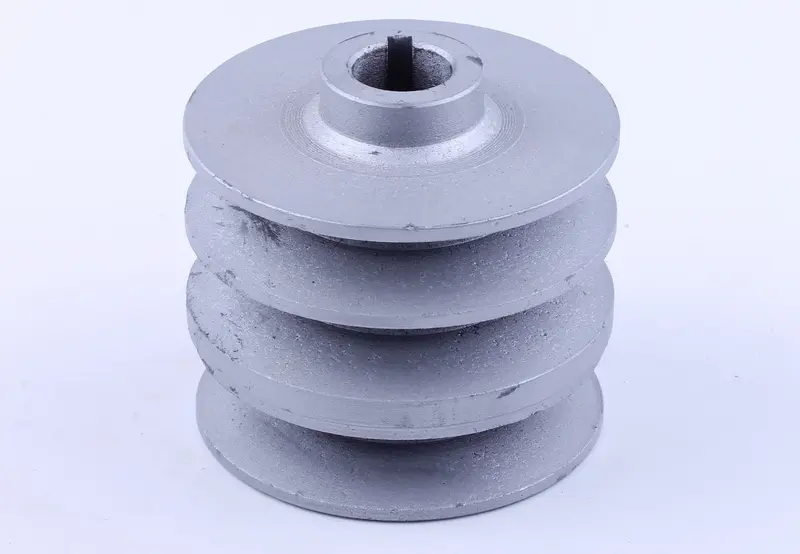

Шків ведучий 3-ручейковий 168F, посадка 19 мм, DIGGER

Ведучий 3-ручейковий шків DIGGER для двигуна 168F

Ведучий шків установлюється на вал двигуна 168F діаметром 19 мм і працює у складі ремінного приводу мотоблока. Він передає обертання від двигуна через ремені до трансмісії або під’єднаного робочого механізму. Три ручаї призначені для приводу з трьома ремінними доріжками, тому деталь обирають для ремонту чи відновлення вузла, у якому спочатку був установлений шків такої самої конфігурації.

Посадка 19 мм є основним, але не єдиним параметром сумісності. Шків має щільно сідати на вал без люфту. У центральній маточині передбачений паз під шпонку: шпонкове з’єднання бере участь у передаванні крутного моменту від вала двигуна до шківа. Під час добору потрібно врахувати діаметр посадкового отвору, розташування шпонкового паза, кількість ручаїв, зовнішні діаметри робочих доріжок, відстань між ними та положення шківа відносно інших частин приводу.

Що перевірити перед придбанням

Порівняйте шків із демонтованою деталлю. Виміряйте вал і переконайтеся, що потрібен посадковий отвір саме 19 мм. Перевірте наявність трьох ручаїв, положення паза під шпонку, діаметри ремінних доріжок і проміжки між ними. Після встановлення ремені мають проходити тими самими лініями, що й у попередній схемі, та збігатися за розташуванням зі шківами редуктора й навісного обладнання.

Не варто обирати більшу кількість ручаїв «із запасом». Їхня кількість і розташування повинні відповідати конструкції конкретного ремінного приводу. У деяких схемах техніки з двигуном 168F один із ручаїв використовується для передбаченого виробником відбору потужності. Невідповідність профілю доріжок, діаметра або вильоту шківа може спричинити перекіс ременя, прискорене зношування та нестійку роботу під навантаженням.

Ознаки зношеного шківа

Заміна потрібна, якщо на робочих канавках з’явився виробіток, утворилися тріщини, деталь деформована або має биття. Також шків слід замінити в разі пошкодження посадкового отвору чи шпонкового паза. На справному вузлі ремені рівно лежать у ручаях, не зміщуються вбік і не торкаються сусідніх поверхонь.

Якщо ремінь зіскакує, швидко стирається, під час роботи виникає вібрація або привід втрачає стабільність під навантаженням, перевірте весь вузол. Разом зі шківом необхідно оглянути ремені, шпонку та кріплення, а також проконтролювати співвісність валів і натяг. Навіть правильно підібрана за посадкою деталь не працюватиме належним чином, якщо ремені перекошені або їхні робочі лінії не збігаються.

Рекомендації зі встановлення

Перед монтажем очистьте вал двигуна та посадковий отвір від забруднень. Переконайтеся, що шпонка й кріпильні елементи справні. Встановіть шків без перекосу, а після складання перевірте положення ременів: кожен із них має проходити своєю доріжкою вільно, не зміщуватися та не тертися об сусідні деталі.

Шків призначений для заміни ведучого триручейкового вузла з посадкою 19 мм на мотоблоках та іншій техніці з двигуном 168F. Остаточний вибір роблять за розмірами й конструкцією демонтованої деталі конкретного ремінного приводу.
