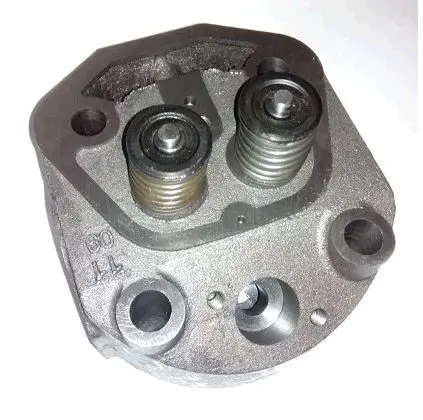

Головка циліндра 195N 12 к.с. у зборі DIGGER

Головка циліндра 195N 12 к.с. у зборі DIGGER

Ця деталь призначена для дизельного двигуна 195N потужністю 12 к.с. з водяним охолодженням, який застосовується на мотоблоках. Вона встановлюється у верхній частині циліндра, бере участь у формуванні камери згоряння та слугує основою для клапанного механізму. Виконання у зборі зручне під час ремонту, коли потрібно замінити не лише корпус головки: у конструкції вже встановлені два клапани з пружинами й тарілками.

Призначення та конструкція

Під час роботи двигуна головка закриває циліндр з боку камери згоряння. Разом із прокладкою та площиною блока вона забезпечує герметичність зони, де стискається повітря і згоряє паливо. Через впускний та випускний канали відбувається газообмін, а клапани у потрібні моменти відкривають і перекривають ці канали. Тому стан головки безпосередньо пов’язаний із компресією, запуском дизеля, сталою роботою під навантаженням і відсутністю прориву газів у місці з’єднання з блоком.

Корпус має привалкову площину, кріпильні отвори, канали та місця приєднання деталей впуску, випуску й паливної апаратури. Для двигуна з водяним охолодженням також важливий збіг каналів охолоджувальної рідини. Навіть за однакового позначення 195N окремі виконання головок можуть відрізнятися посадкою форсунки та геометрією приєднань, тому запису про потужність недостатньо для остаточного вибору.

Коли потрібна заміна

Головку замінюють у разі тріщин корпусу, пошкодження чи деформації привалкової площини, значного зношення напрямних і сідел клапанів, а також після перегрівання, якщо відновлення деталі недоцільне. Приводом для діагностики можуть бути утруднений запуск, зниження компресії, нестала робота, сліди прориву газів біля прокладки або витік охолоджувальної рідини. Такі ознаки не завжди свідчать про несправність саме головки, тому перед ремонтом перевіряють прокладку, клапани, форсунку та суміжні деталі.

Як правильно підібрати

Основні орієнтири цієї моделі — двигун 195N і номінальна потужність 12 к.с. Додатково потрібно зіставити нову деталь зі знятою головкою та даними двигуна. Для впевненого добору перевірте:

• контур і розміри привалкової площини, розташування основних кріпильних отворів;
• тип посадки й діаметр отвору під форсунку, а також розташування її кріплення;
• розташування впускного та випускного каналів і міжцентрові відстані їхніх шпильок;
• збіг каналів охолодження, технологічних отворів і місця зливного крана;
• конфігурацію клапанного механізму, висоту корпусу та сполучення з кришкою головки.

Порівняння виконують за фактичною деталлю і точними вимірами, оскільки позначення техніки не завжди розкриває модифікацію встановленого двигуна. Такий підхід особливо важливий, якщо мотор раніше ремонтували або на мотоблок установлювали інший варіант 195N.

Установлення та підготовка до роботи

Перед монтажем перевіряють цілісність корпусу, чистоту каналів і стан посадкової площини. Поверхні блока та головки очищають від залишків старої прокладки без пошкодження металу, після чого встановлюють справну прокладку потрібного виконання. Кріплення затягують у послідовності та з моментом, зазначеними для конкретного двигуна 195N: рівномірне затягування потрібне для правильного притискання площини.

Зібране виконання не скасовує регулювальних операцій. До запуску перевіряють прилягання клапанів, за потреби виконують притирання, а після монтажу виставляють клапанні зазори за інструкцією двигуна. Також контролюють установлення форсунки, з’єднання впуску й випуску та герметичність системи охолодження. Після першого запуску двигун має працювати без витоків, стороннього стукоту клапанів і слідів прориву газів. Головка DIGGER підходить для ремонту мотоблока з підтвердженим двигуном 195N 12 к.с., коли її виконання повністю збігається зі знятою деталлю.
