Блок кнопок керма ATV 125/200 Hamer/Hunter FLD

Блок кнопок керма ATV 125/200 Hamer/Hunter FLD

Блок перемикачів призначений для встановлення на кермо квадроциклів ATV 125/200 Hamer/Hunter. Це готовий вузол керування, що об’єднує корпус, кнопки, провід і пластикову з’єднувальну колодку. Він стане у пригоді для заміни штатного перемикача, якщо корпус пошкоджений, клавіші заїдають, кнопки спрацьовують нестабільно, втрачено контакт, обірвано провід або зношено роз’єм.

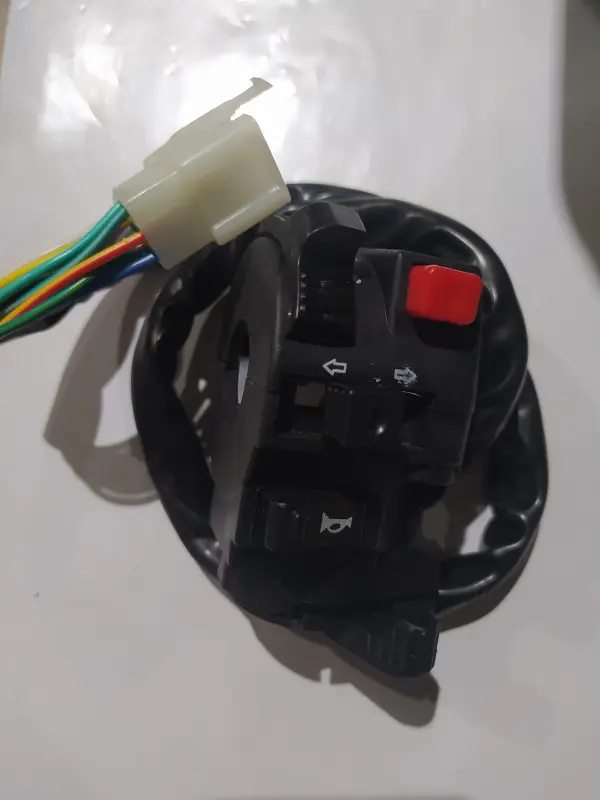

На чорній панелі розміщені позначення лівого та правого повороту, а також звукового сигналу. Конструкція має окрему червону кнопку. Усі органи керування зібрані в одному корпусі, тому за умови відповідності виконання можна відновити звичне компонування керма без добору окремих кнопок і ручного з’єднання їхніх внутрішніх контактів. Провід виведений із корпусу та закінчується колодкою для підключення до штатної проводки квадроцикла.

Призначення та застосування

Кермовий блок дає змогу керувати під’єднаними електричними колами безпосередньо з керма. Справність клавіш, кабелю та роз’єму важлива для належного ввімкнення передбачених функцій. Якщо на старому перемикачі з’явилися тріщини, кнопки заїдають або спрацьовують не щоразу, кабель пошкоджений чи контакт у колодці став ненадійним, заміна вузла в зборі дає змогу не комплектувати його окремими елементами.

Блок розрахований на застосування з ATV 125/200 Hamer/Hunter FLD, проте самого збігу типу техніки або об’єму двигуна недостатньо для правильного вибору. Різні версії квадроциклів можуть відрізнятися стороною встановлення, формою посадкового місця, кріпленням, напрямком виходу проводу, конфігурацією та розпіновкою колодки, а також набором під’єднаних кіл. Перед замовленням порівняйте запропоноване виконання з перемикачем, установленим на вашому квадроциклі.

Елементи конструкції

• чорний корпус для розміщення на кермі ATV;
• кнопки з позначеннями лівого та правого повороту;
• кнопка звукового сигналу;
• окрема червона кнопка на панелі;
• провід із пластиковою з’єднувальною колодкою.

Таке компонування зручне під час відновлення штатного керування: основні елементи перемикача вже поєднані в одному вузлі. Після встановлення кнопки залишаються зібраними на кермі у звичній зоні керування, а підключення виконується через передбачену колодку, якщо її форма та контакти відповідають проводці техніки.

Як перевірити сумісність

Насамперед зіставте форму й розміри корпусу попереднього перемикача з новим блоком. Перевірте спосіб кріплення та місце встановлення на кермі, розташування всіх кнопок, напрямок виходу кабелю й положення колодки. Зовні схожі кермові перемикачі можуть мати інше посадкове виконання, тому орієнтуватися лише на загальний вигляд панелі не варто.

Окремо порівняйте з’єднувальну колодку: її форму, кількість контактів і порядок їх розташування. Також зіставте кольори проводів та призначення кіл, що були під’єднані до старого блока. Ця перевірка особливо важлива, адже подібні перемикачі для інших ATV можуть відрізнятися внутрішнім підключенням. Деталь потрібно добирати як заміну конкретному встановленому вузлу, а не як універсальний блок для будь-якого квадроцикла.

Поради щодо встановлення

Перед початком монтажу від’єднайте живлення техніки. Демонтуйте попередній блок обережно, щоб можна було порівняти кріплення, проводку та колодку. Новий кабель прокладайте вздовж керма без натягу, різких перегинів і ділянок, де його може затиснути. Після попереднього розміщення поверніть кермо в обидва боки та переконайтеся, що провід не натягується і не перетискається.

Під’єднуйте блок лише після перевірки конфігурації колодки, розташування контактів і відповідності задіяних електричних кіл. Після завершення монтажу послідовно перевірте роботу тих функцій, які використовувалися в попередньому перемикачі. Блок кнопок ATV 125/200 Hamer/Hunter FLD стане практичною заміною під час ремонту штатної електрики, якщо його корпус, кріплення, проводка та роз’єм відповідають установленій деталі.
