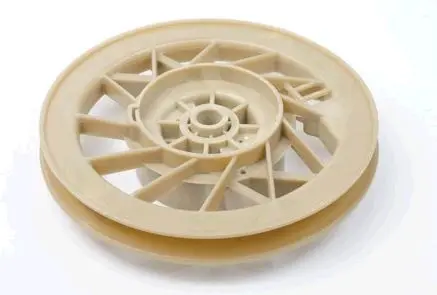

Шків ручного стартера 188F (13 к.с.) BEST

Шків ручного стартера 188F (13 к.с.) BEST

Деталь установлюється всередині зворотного ручного стартера двигуна 188F потужністю 13 к.с. Пусковий шнур укладається в кругову канавку по зовнішньому краю шківа. Коли оператор тягне за рукоятку, шнур розмотується та обертає шків, а механізм зачеплення стартера передає обертання на маховик і колінчастий вал двигуна. Після відпускання рукоятки зворотна пружина повертає шків і намотує шнур, готуючи стартер до наступного ривка.

Призначення та конструкція

Шків належить до деталей ручного пускового механізму, а не є стартером у зборі. Він взаємодіє зі шнуром, зворотною пружиною, деталями зачеплення та корпусом. Кругла форма, периферійна канавка, центральний посадковий отвір і система радіальних ребер відповідають завданню напрямленого намотування шнура та обертання всередині корпусу. Під час ремонту це дає змогу замінити зношену внутрішню деталь без обов’язкової заміни всього механізму, якщо інші його частини справні й придатні для подальшої роботи.

Коли потрібно перевірити шків

Стан шківа перевіряють, якщо шнур рухається ривками, укладається нерівномірно, заїдає під час витягування або не повертається до корпусу повністю. Причиною таких ознак може бути не лише шків: одночасно оглядають шнур, зворотну пружину, посадкову вісь, елементи зачеплення та внутрішню поверхню корпусу. На шківі перевіряють відсутність тріщин, деформації канавки, пошкодження ребер, виробітку центрального отвору та слідів тертя. Деталь має обертатися рівно, без перекосу й контакту з нерухомими частинами корпусу.

Як підібрати відповідну деталь

Основний орієнтир цієї позиції — двигун 188F номінальною потужністю 13 к.с. Проте для підбору ремонтної деталі одного позначення двигуна недостатньо: ручні стартери можуть відрізнятися виконанням внутрішніх компонентів. До замовлення зіставте знятий шків із новою деталлю за зовнішнім діаметром, загальною висотою, шириною та глибиною канавки для шнура, діаметром центрального отвору, формою посадкової ділянки й розташуванням суміжних деталей. Точний збіг цих параметрів потрібен для вільного обертання, правильного укладання шнура та спільної роботи зі встановленою пружиною.

• Модель двигуна: 188F.
• Заявлена потужність: 13 к.с.
• Місце встановлення: усередині зворотного ручного стартера.
• Функція: розміщення пускового шнура, обертання під час витягування та зворотне намотування під дією пружини.
• Виконання: круговий жолоб по краю, центральний отвір і радіальні ребра.

Установлення та перевірка після ремонту

Перед розбиранням стартер знімають із двигуна та звільняють шнур від натягу, зберігаючи напрямок його намотування. Зворотну пружину утримують від різкого розпрямлення. Новий шків установлюють у посадкове місце без перекосу, шнур укладають у канавку в тому самому напрямку, після чого відновлюють попередній натяг пружини. До монтажу корпусу на двигун механізм кілька разів перевіряють вручну: шнур має витягуватися плавно, повністю повертатися, не сходити з жолоба й не тертися об корпус.

Шків BEST для 188F (13 к.с.) підходить для ремонту стартера за умови підтвердженого збігу його геометрії зі знятою деталлю. Такий підхід допомагає усунути несправність саме в зоні намотування шнура та водночас не пропустити зношення сусідніх компонентів, від яких залежать повернення рукоятки й упевнене прокручування двигуна.
