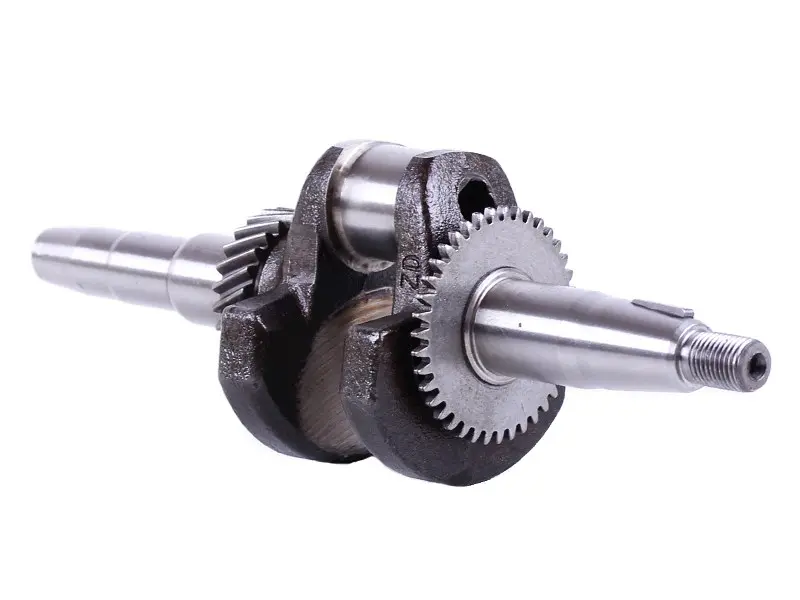

Колінвал BEST 168F/170F 6,5–7 к. с., конус Ø19 мм, із шестернями

Колінвал BEST для двигунів 168F/170F під конус Ø19 мм

Колінчастий вал призначений для ремонту бензинових двигунів 168F і 170F потужністю 6,5–7 к. с., які застосовуються на мотоблоках та іншій малій моторній техніці відповідного виконання. Деталь сприймає зусилля від шатуна, перетворює зворотно-поступальний рух поршня на обертання та передає крутний момент далі по механізму двигуна. Ця модифікація має конусний вихід діаметром 19 мм і постачається з установленими шестернями.

Колінвал працює під постійним змінним навантаженням, тому стан його шийок, посадкових ділянок, противаг і вихідної частини безпосередньо впливає на плавність обертання двигуна. Зношена або деформована деталь може спричиняти стукіт, підвищену вібрацію, биття вихідного кінця, нерівномірну роботу спряжених шестерень та прискорене зношування підшипників. Заміна також потрібна в разі пошкодження конуса, різьбової ділянки або зубців установлених шестерень.

Виконання та призначення

• Сумісна серія двигунів: 168F і 170F потужністю 6,5–7 к. с.
• Тип деталі: колінчастий вал кривошипно-шатунного механізму.
• Вихідна частина: конусне виконання діаметром 19 мм.
• Конструкція: шестерні вже встановлені на вал, тому деталь можна замінити у відповідній заводській конфігурації без переставляння старих зубчастих деталей.
• Марка: BEST.

Конусний варіант не є взаємозамінним із колінвалами під циліндричний вал, шпонку або шліци навіть за однакового позначення двигуна. У серіях 168F/170F використовуються різні вихідні частини та діаметри, тому самого індексу мотора недостатньо для точного вибору. Потрібно одночасно перевірити форму посадки, діаметр конуса та наявність шестерень у потрібному виконанні.

Як правильно підібрати колінвал

Перед замовленням порівняйте деталь зі знятим валом і будовою двигуна. Основні орієнтири — модель 168F або 170F, потужність 6,5–7 к. с., конусний вихід Ø19 мм та версія із шестернями. Додатково зіставляють загальну геометрію, розташування й ширину шийок, виліт вихідних кінців, положення шестерень, різьбову ділянку та посадкові місця під підшипники. Таке порівняння особливо потрібне, якщо двигун уже ремонтували або його встановлено на техніці без читабельної заводської таблички.

Діаметр необхідно перевіряти на тій ділянці конуса, яка вказана в документації двигуна або виміряна на попередній деталі. Вимірювання в довільній точці конічної поверхні може дати інше значення. Якщо старого вала немає, виконання підбирають за технічною документацією конкретного двигуна та посадкою спряженої деталі. Зовнішня подібність не замінює перевірки розмірів.

Рекомендації зі встановлення

Заміна колінвала потребує розбирання двигуна й точної збірки кривошипно-шатунного механізму. Перед монтажем перевіряють шатун, підшипники, сальники, посадкові місця картера та зубчасті деталі, які взаємодіють з установленими шестернями. Деталі з вираженим зношенням не варто залишати в механізмі разом із новим валом: збільшений зазор або перекіс може спричинити шум, витікання мастила та повторне пошкодження спряжених поверхонь.

Посадкові поверхні очищають від забруднень і залишків старого ущільнення, а шийки перед складанням змащують моторною оливою. Шестерні мають входити в зачеплення вільно, без заклинювання та перекосу. Фази механізму, осьові зазори й момент затягування кріплень виставляють за інструкцією відповідного двигуна. Після складання вал кілька разів прокручують вручну, перевіряючи рівномірність ходу, і лише потім запускають двигун із належним рівнем оливи.

Ця модифікація підходить для ремонту двигуна, у якому штатно використовується колінвал 168F/170F із конусним виходом 19 мм та встановленими шестернями. Точне зіставлення всіх посадок до розбирання зменшує ризик несумісності й допомагає відновити правильну взаємодію внутрішніх деталей двигуна.
