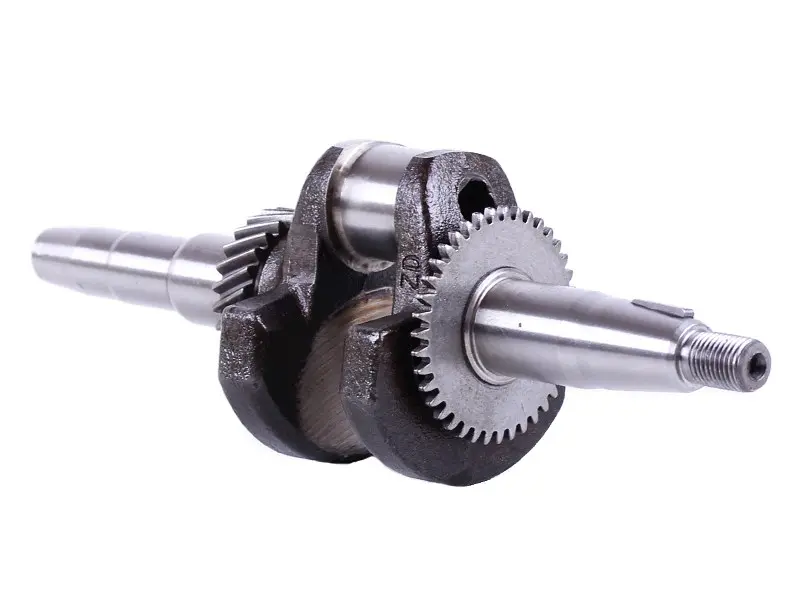

Коленвал BEST 168F/170F 6,5–7 л.с., конус Ø19 мм, с шестернями

Коленвал BEST для двигателей 168F/170F под конус Ø19 мм

Коленчатый вал предназначен для ремонта бензиновых двигателей 168F и 170F мощностью 6,5–7 л.с., применяемых на мотоблоках и другой малой моторной технике соответствующего исполнения. Деталь принимает усилие от шатуна, преобразует возвратно-поступательное движение поршня во вращение и передает крутящий момент дальше по механизму двигателя. Эта модификация имеет выход под конус диаметром 19 мм и поставляется с установленными шестернями.

Коленвал работает под постоянной переменной нагрузкой, поэтому состояние его шеек, посадочных участков, противовесов и выходной части непосредственно влияет на плавность вращения двигателя. Изношенная или деформированная деталь может сопровождаться стуком, повышенной вибрацией, биением выходного конца, неравномерной работой сопряженных шестерен и ускоренным износом подшипников. Замена требуется также при повреждении конуса, резьбового участка или зубьев установленных шестерен.

Исполнение и назначение

• Совместимая серия двигателей: 168F и 170F мощностью 6,5–7 л.с.
• Тип детали: коленчатый вал кривошипно-шатунного механизма.
• Выходная часть: конусное исполнение диаметром 19 мм.
• Конструкция: шестерни уже установлены на вал, что позволяет заменить деталь в соответствующей заводской конфигурации без перестановки старых зубчатых деталей.
• Марка: BEST.

Конусный вариант нельзя считать взаимозаменяемым с коленвалами под цилиндрический вал, шпонку или шлицы даже при одинаковом обозначении двигателя. В сериях 168F/170F встречаются разные выходные части и диаметры, поэтому обозначения мотора недостаточно для точного выбора. Необходимо одновременно проверить форму посадки, диаметр конуса и наличие шестерен в требуемом исполнении.

Как правильно подобрать коленвал

Перед заказом сравните деталь со снятым валом и устройством двигателя. Основные ориентиры — модель 168F или 170F, мощность 6,5–7 л.с., конусный выход Ø19 мм и версия с шестернями. Дополнительно сопоставляют общую геометрию, расположение и ширину шеек, вылет выходных концов, положение шестерен, резьбовой участок и посадочные места под подшипники. Такое сравнение особенно важно, если двигатель ранее ремонтировался или установлен на технике без читаемой заводской таблички.

Диаметр следует проверять на том участке конуса, который указан в документации двигателя или измерен на прежней детали. Измерение в произвольной точке конической поверхности может дать другое значение. Если старый вал отсутствует, исполнение подбирают по технической документации конкретного двигателя и посадке сопрягаемой детали. Сходство внешнего вида не заменяет проверку размеров.

Рекомендации по установке

Замена коленвала требует разборки двигателя и точной сборки кривошипно-шатунного механизма. До монтажа проверяют шатун, подшипники, сальники, посадочные места картера и зубчатые детали, работающие с установленными шестернями. Детали с выраженным износом не следует оставлять в механизме вместе с новым валом: увеличенный зазор или перекос может привести к шуму, утечке масла и повторному повреждению сопряженных поверхностей.

Посадочные поверхности очищают от загрязнений и следов старого уплотнения, а шейки перед сборкой смазывают моторным маслом. Шестерни должны входить в зацепление свободно, без закусывания и перекоса. Фазы механизма, осевые зазоры и момент затяжки крепежа выставляют по инструкции соответствующего двигателя. После сборки вал несколько раз проворачивают вручную, убеждаясь в равномерном ходе, и только затем выполняют запуск с требуемым уровнем масла.

Эта модификация подходит для ремонта двигателя, в котором штатно используется коленвал 168F/170F с конусным выходом 19 мм и установленными шестернями. Точная сверка всех посадок до разборки сокращает риск несовместимости и помогает восстановить правильное взаимодействие внутренних деталей двигателя.
