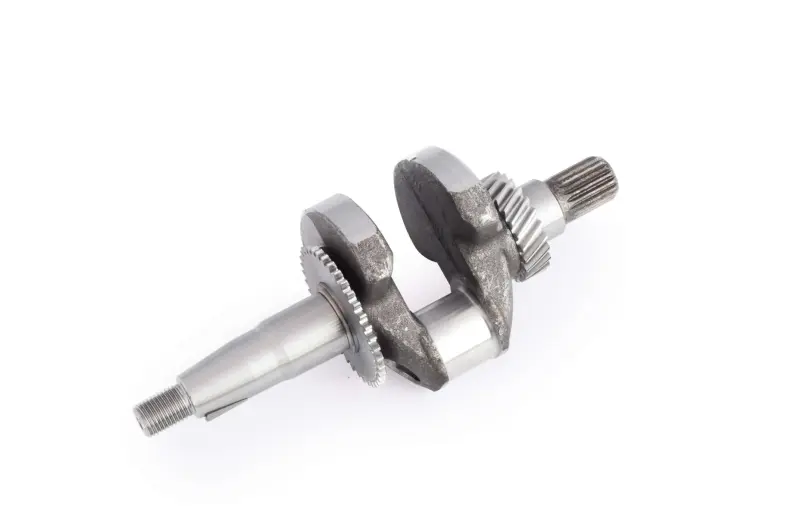

Коленвал 168FB-L 6,5 л.с. под шлицы, с шестернями BEST

Коленвал для двигателя 168FB-L под шлицы

Коленчатый вал предназначен для бензинового двигателя 168FB-L мощностного класса 6,5 л.с., применяемого на мотоблоках. Деталь принимает усилие от шатуна, преобразует возвратно-поступательное движение поршня во вращение и передает крутящий момент к выходной части двигателя. Это исполнение рассчитано на шлицевое соединение и поставляется с установленными шестернями, поэтому при подборе важна не только серия двигателя, но и полное совпадение конструкции привода.

Назначение и особенности исполнения

Коленвал работает одновременно с шатуном, подшипниковыми опорами, уплотнениями и шестернями механизма двигателя. От состояния его шеек, посадочных участков и выходных шлицов зависят ровность вращения, корректное зацепление шестерен и передача нагрузки на привод. В этой версии на одном конце выполнена резьбовая часть, на другом — шлицевой выход; на валу установлены шестерни. Такое сочетание отличает деталь от вариантов 168F/170F под шпонку или конус и не позволяет выбирать ее только по внешнему сходству.

Замена требуется при недопустимом биении, выраженном износе шеек, повреждении шлицов, деформации резьбовых участков или дефектах посадок. Поводом для диагностики служат стук из картера, усиление вибрации, люфт, неравномерная работа сопряженных шестерен либо затрудненная передача момента. Эти признаки необходимо оценивать после разборки: похожий шум могут создавать подшипники, шатун и зубчатые детали, поэтому решение о замене принимают по результатам осмотра и измерений.

Как правильно подобрать

Основной ориентир — двигатель 168FB-L на 6,5 л.с. Однако внутри семейства 168F встречаются коленвалы с разным выходом и геометрией, поэтому одного обозначения серии недостаточно. До заказа сравните снятую деталь и посадочные места двигателя по следующим пунктам:

• тип выхода: требуется шлицевое соединение, а не вал под шпонку или конус;
• геометрия шлицов: проверьте наружный диаметр, количество и профиль зубьев, а также длину шлицевого участка;
• шестерни: сопоставьте их количество, расположение, ширину и профиль зубьев с прежним коленвалом;
• основные размеры: измерьте общую длину, диаметры шеек и посадок, расстояния между опорными поверхностями;
• концы вала: сравните длину, диаметр и шаг резьбы, форму уступов и положение канавок;
• сопряженные детали: убедитесь, что посадки соответствуют шатуну, подшипникам, уплотнениям и деталям привода именно вашего двигателя.

Диаметр шлицевого выхода нельзя определять по общему обозначению 168FB-L: перед покупкой его нужно измерить на демонтированном валу или в ответной детали. Такой контроль особенно важен, если двигатель ранее ремонтировали и в нем могли быть установлены компоненты другой модификации.

Установка и контроль после ремонта

Монтаж коленвала выполняют при полной разборке двигателя. Перед сборкой очищают картер и масляные каналы, проверяют шатун, подшипники, сальники, посадочные места и зубья сопряженных шестерен. Детали с люфтом, задирами или поврежденными кромками оставлять без внимания нельзя: они способны быстро ухудшить работу нового коленвала. Трущиеся поверхности при сборке смазывают моторным маслом, а крепеж затягивают с моментом, предусмотренным документацией конкретного двигателя.

После сборки вал должен проворачиваться плавно, без закусывания и контакта шестерен с корпусом. До запуска проверяют осевой люфт, правильность установки привода и уровень масла; первый запуск проводят с контролем постороннего шума, вибрации и течей. Коленвал BEST подходит для ремонта 168FB-L только при совпадении шлицевого выхода, шестерен и всех посадочных размеров со снятой деталью.
