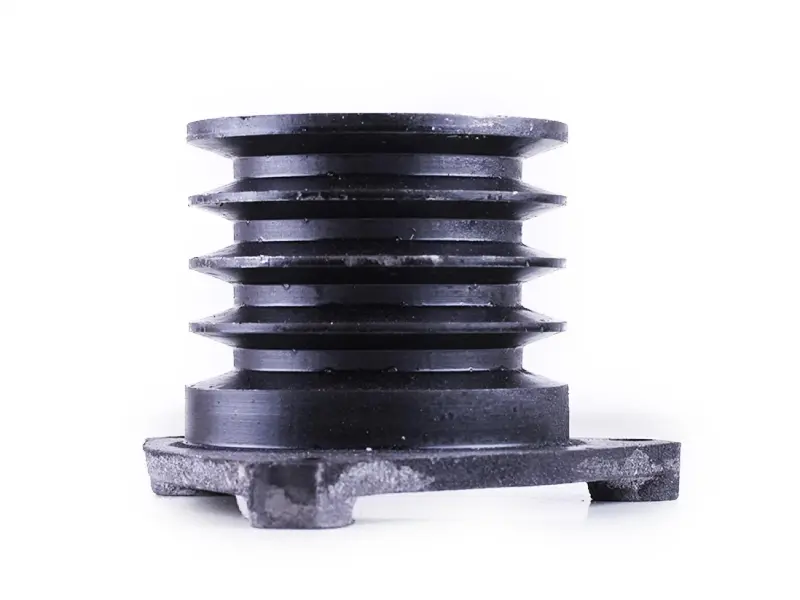

Ведучий шків ременя DIGGER 4-струмковий для 190N/195N, Ø110 мм

Ведучий шків ременя DIGGER для мотоблоків 190N/195N

Чотириструмковий ведучий шків призначений для пасового приводу мотоблоків із двигунами позначень 190N і 195N, що належать до вказаного для цієї деталі діапазону 12–15 к. с. Шків установлюється з боку двигуна та передає обертання приводному пасу. Зовнішній діаметр становить 110 мм, а чотири паралельні струмки утворюють доріжки пасової передачі. Деталь використовують під час ремонту приводу, коли штатний шків зношений, деформований або вже не забезпечує правильну роботу пасів.

Призначення та особливості конструкції

Ведучий шків передає обертання двигуна до пасового приводу техніки. Робочі поверхні струмків спрямовують паси та утримують їх у заданому положенні під час обертання. Для нормального передавання зусилля мають збігатися не лише діаметр шківа й кількість струмків, а й їхній профіль, положення деталі відносно відповідного шківа та геометрія посадкового кріплення. Невідповідність одного з цих параметрів може спричинити перекіс паса, прискорене стирання його бокових поверхонь або нестабільну роботу приводу.

Підставою для заміни є помітне вироблення струмків, биття під час обертання, пошкодження посадкової частини, деформація або постійне прослизання справних і правильно натягнутих пасів. Перед ремонтом варто оглянути й сусідні деталі, адже подібні ознаки також виникають через неправильний натяг, зношений пас або порушення співвісності шківів. Комплексна перевірка допомагає усунути причину несправності, а не лише її зовнішній прояв.

Що перевірити під час вибору

• Позначення двигуна: деталь розрахована на виконання 190N і 195N; модель двигуна потрібно звірити з документацією конкретного мотоблока.
• Кількість струмків: цей шків має чотири пасові доріжки. Їхня кількість повинна відповідати попередній деталі та схемі приводу техніки.
• Зовнішній діаметр: підтверджений розмір становить 110 мм. Інший діаметр може змінити геометрію пасової передачі.
• Профіль струмків: ширину та форму канавок слід порівняти з установленим пасом, оскільки збігу лише зовнішнього діаметра недостатньо.
• Кріплення: до монтажу порівнюють посадковий діаметр, розташування отворів, відстані між ними та загальну висоту з демонтованою деталлю.
• Положення пасів: після встановлення струмки ведучого й відповідного шківів мають перебувати в одній площині без бокового відведення паса.

Позначення 190N/195N і потужність 12/15 к. с. є основними орієнтирами сумісності, проте не скасовують перевірки посадкової геометрії. У мотоблоках різних виробників і модифікацій можуть використовуватися відмінні способи кріплення навіть за схожого позначення двигуна. Тому під час вибору потрібно зіставити старий шків за кількістю струмків, діаметром, висотою, розміщенням кріпильних точок і вильотом відносно основи.

Установлення та перевірка приводу

Перед монтажем очищають сполучувані поверхні й оглядають кріплення: шків повинен установлюватися рівно, без перекосу та люфту. Паси перевіряють на тріщини, розшарування, розтягнуті ділянки й виражене бокове стирання. Якщо привод використовує кілька пасів одночасно, їхній стан оцінюють разом, щоб зношена деталь не порушувала роботу нового шківа. Натяг налаштовують відповідно до вимог конкретної моделі техніки, не допускаючи провисання або надмірного навантаження на кріплення та підшипники.

Після складання привод спочатку прокручують вручну при зупиненому двигуні: паси мають вільно проходити струмками, не торкатися захисних деталей і не зміщуватися вбік. Далі виконують коротку перевірку з малим навантаженням та контролюють відсутність биття, стороннього шуму й нагрівання. Ведучий шків DIGGER Ø110 мм підходить для планового відновлення чотириструмкового приводу мотоблока за умови збігу всіх установчих параметрів зі штатною деталлю.
