Ремкомплект ручного стартера DIGGER для двигунів 177F/188F (9/13 к.с.)

Ремкомплект механізму зачеплення ручного стартера DIGGER

Комплект призначений для ремонту ручного стартера бензинових двигунів 177F і 188F потужністю 9 та 13 к.с., які застосовуються на мотоблоках. Він відновлює ту частину механізму, що під час витягування шнура передає обертання від стартера до пускової чашки двигуна. Такий ремонт доречний, коли руків’я та шнур рухаються, але колінчастий вал підхоплюється не щоразу, стартер прослизає або ривок залишається холостим.

Як працює механізм

Під час витягування шнура внутрішній шків повертається, а підпружинені зачепи виходять у положення зчеплення з пусковою чашкою. Через них зусилля руки передається двигуну. Після відпускання руків’я зачепи мають звільнити чашку та повернутися всередину, щоб не торкатися деталей, які обертаються після запуску.

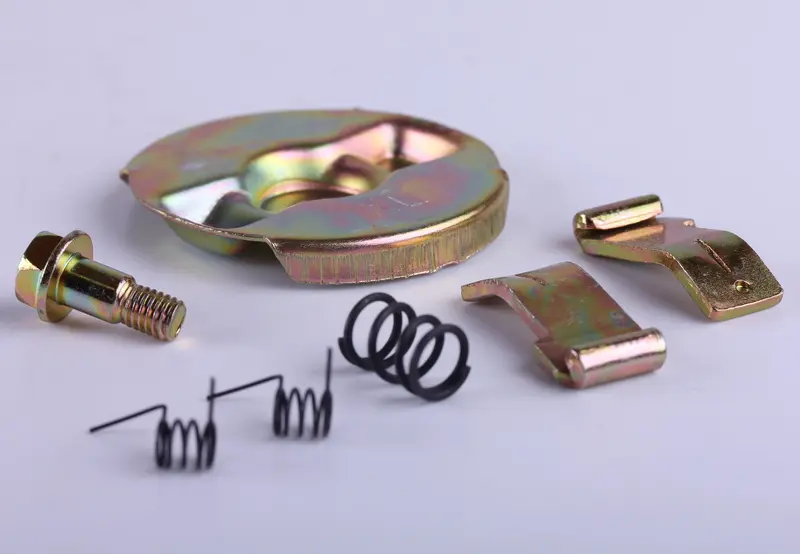

До набору входять два металеві зачепи, три пружини різної форми, круглий тримач, центральний кріпильний болт і шайба. Зачепи виконують захоплення, пружини керують їхнім положенням, а тримач зберігає взаємне розташування компонентів. Комплект дає змогу одночасно замінити деталі зачеплення, залишивши справні корпус, шків, руків’я та шнур стартера.

Коли потрібен такий ремкомплект

• шнур витягується, але двигун не прокручується або підхоплюється через раз;
• під час ривка чути роботу стартера, проте зачеплення з пусковою чашкою короткочасне або відсутнє;
• один із зачепів пошкоджений, заїдає чи не повертається після відпускання руків’я;
• малі пружини деформовані, ослаблені або втрачені під час обслуговування.

Подібні ознаки можуть виникати й через інші несправності. Якщо шнур не втягується в корпус, обірваний, заклинює на шківі або сам шків пошкоджений, потрібно окремо перевірити зворотну пружину, шнур і корпус. Цей набір розрахований передусім на відновлення механізму зачеплення та не замінює повну діагностику ручного стартера.

Як перевірити сумісність

Основний орієнтир — модель двигуна 177F або 188F та виконання стартера для потужності 9/13 к.с. Добирати лише за маркою мотоблока недостатньо: на техніці однієї серії можуть траплятися різні двигуни й версії пускового механізму. Перед придбанням порівняйте старі деталі з комплектом за кількістю та контуром зачепів, формою і напрямком пружин, профілем круглого тримача, посадкою центрального болта та розташуванням деталей відносно пускової чашки.

Позначення потужності не варто використовувати окремо від моделі двигуна. Спочатку звіряють код 177F або 188F на двигуні, потім конструкцію знятого стартера. Якщо корпус раніше міняли повністю, орієнтиром має бути фактично встановлений механізм.

Установлення та перевірка після ремонту

Перед розбиранням двигун зупиняють і дають йому охолонути, після чого знімають корпус ручного стартера. Положення зачепів, пружин і тримача краще зафіксувати до демонтажу: невеликі пружини встановлюються у визначеному напрямку та можуть звільнитися під натягом. Посадкові місця очищають, а шків, корпус і пускову чашку перевіряють на тріщини, деформацію та значне спрацювання. Якщо ці деталі пошкоджені, лише заміни ремкомплекту буде недостатньо.

Нові зачепи та пружини встановлюють за початковою схемою стартера, без перекосу тримача й примусового підгинання деталей. До монтажу на двигун обидва зачепи мають рухатися вільно та узгоджено. Далі стартер перевіряють кількома повільними витягуваннями: під час робочого ходу зачепи виходять до чашки, а при поверненні повністю звільняють її. Шнур має змотуватися без заклинювання, центральне кріплення — утримувати деталі, а механізм — не мати постійного контакту з чашкою. Такий контроль підтверджує впевнене передавання ривка та правильне повернення зачепів.
