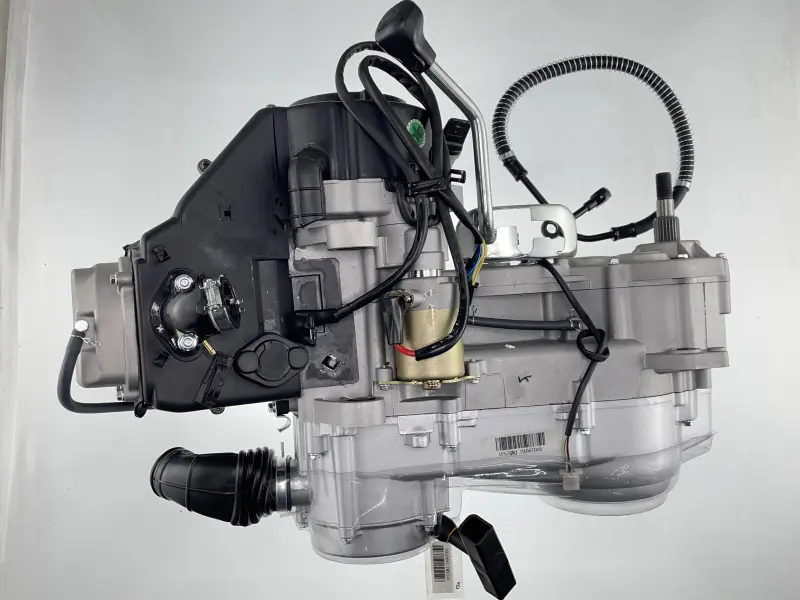

Двигун для квадроцикла ATV 150 у зборі з варіатором 1P57QMJ-D

Двигун для квадроцикла ATV 150 з варіатором 1P57QMJ-D

Силовий агрегат у зборі призначений для квадроциклів ATV 150, оснащених двигуном 1P57QMJ-D. Його обирають для заміни штатного мотора під час капітального ремонту, після значного пошкодження попереднього агрегату або для відновлення техніки без поетапного перебирання двигуна. В одній конструкції поєднані мотор, варіаторна трансмісія із заднім ходом та електричний стартер. Це зібраний силовий агрегат, а не окремий блок, який потрібно додатково комплектувати основними вузлами зазначеної конфігурації.

Модель 1P57QMJ-D належить до сімейства GY6. Це одноциліндровий чотиритактний двигун із робочим об’ємом 149,6 см³ та повітряним охолодженням. Конфігурація передбачає карбюратор PD24J й електронне запалювання CDI. Тяга передається через варіатор, а задній хід відповідає призначенню агрегату для квадроцикла. Електричний запуск забезпечує звичну експлуатацію техніки після правильного монтажу та під’єднання пов’язаних систем.

Двигун у зборі доречно обирати, якщо старий мотор потребує складного відновлення або заміни багатьох окремих деталей. Зібрана конфігурація дає змогу зосередитися на перевірці сумісності, встановленні та підключенні, не добираючи окремо двигун, варіатор і електричний стартер. Водночас позначення ATV 150 вказує лише на клас застосування, тому перед придбанням потрібно зіставити основні параметри й приєднувальні елементи штатного агрегату.

Основні характеристики

• модель двигуна: 1P57QMJ-D;
• призначення: квадроцикли ATV 150;
• робочий об’єм: 149,6 см³;
• тип двигуна: одноциліндровий, чотиритактний, GY6;
• система охолодження: повітряна;
• спосіб запуску: електричний;
• система запалювання: електронна CDI;
• карбюратор: PD24J;
• трансмісія: варіаторна, із заднім ходом.

Що перевірити під час добору

Орієнтуватися лише на об’єм 150 см³ недостатньо. Перед замовленням зіставте модель попереднього мотора з 1P57QMJ-D, розташування і тип точок кріплення, вихід на привід, виконання варіатора та наявність заднього ходу. Необхідно також перевірити схему проводки, роз’єми, підключення електричного стартера і стикування двигуна з впускною та випускною системами квадроцикла. Однаковий робочий об’єм за відмінностей у кріпленнях або підключеннях не означає, що агрегат стане повноцінною заміною штатного.

Окремої уваги потребує конструкція приводу. Ця модифікація оснащена варіаторною трансмісією із заднім ходом, отже двигун, який замінюється, повинен мати відповідне виконання. Якщо на квадроциклі застосована інша схема передавання тяги або відрізняються приєднувальні елементи, можливість монтажу слід оцінити додатково. Завчасна перевірка дає змогу підібрати силовий агрегат саме для наявної конфігурації техніки.

Встановлення та перший запуск

Монтаж виконують після перевірки відповідності двигуна конкретному квадроциклу й оцінки стану пов’язаних систем. До першого запуску потрібно переконатися, що агрегат надійно встановлений у передбачених точках, привід правильно з’єднаний, а органи керування підключені відповідно до конфігурації техніки. Окремо перевіряють електричні з’єднання та роз’єми, паливну магістраль, впускну і випускну системи.

Після монтажу всі з’єднання мають відповідати штатній схемі квадроцикла. Правильне підключення електричного стартера, CDI, карбюратора та приводу необхідне для коректної роботи силового агрегату. Двигун ATV 150 1P57QMJ-D підійде для заміни, якщо збігаються модель, точки кріплення, варіаторне виконання із заднім ходом, електрична схема та приєднання до інших систем техніки.
