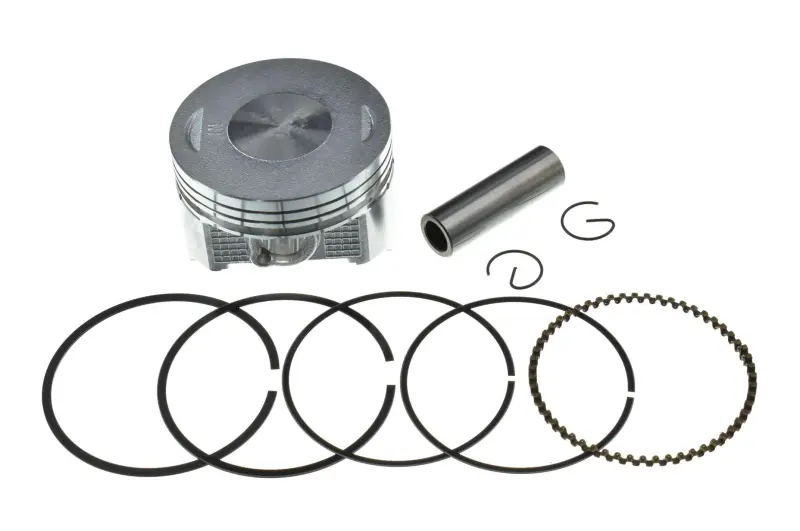

Поршневий комплект 4T CB250 STD Ø65,5 мм, палець 15 мм JING

Поршневий комплект 4T CB250 STD Ø65,5 мм JING

Комплект призначений для ремонту циліндро-поршневої групи чотиритактного двигуна типу CB250. Основні розміри цієї версії — номінальний діаметр поршня 65,5 мм і діаметр поршневого пальця 15 мм. Позначення STD вказує на стандартний розмір, тому комплект розрахований на циліндр із відповідною номінальною геометрією, а не на розточування під збільшений ремонтний поршень. До набору входять сам поршень, поршневі кільця, палець і два стопорні кільця для його фіксації.

Призначення та конструкція

У циліндрі поршень сприймає тиск газів і здійснює зворотно-поступальний рух, а палець з’єднує його із шатуном та передає зусилля далі на кривошипний механізм. Комплект кілець ущільнює простір між поршнем і стінкою циліндра: компресійні кільця беруть участь в утриманні тиску, а маслознімна частина регулює кількість мастила на поверхні циліндра. На днищі поршня передбачено дві виїмки під клапани, а у верхній частині виконано канавки для встановлення кілець.

• Розмір поршня: 65,5 мм, стандартне виконання STD.
• Діаметр пальця: 15 мм.
• Тип двигуна: чотиритактний CB250.
• Склад набору: поршень, комплект кілець, поршневий палець і два стопорні кільця.
• Виробник: JING.

Такий набір використовують під час ремонту верхньої частини двигуна, коли старий поршень має задири, пошкодження днища або зношені канавки, а кільця вже не забезпечують потрібного ущільнення. Приводом для діагностики можуть бути зниження компресії, ускладнений запуск, підвищена витрата мастила, димність або сторонній звук у циліндрі. Ці ознаки самі по собі не визначають причину: перед замовленням необхідно оцінити стан циліндра, поршня, кілець і з’єднання пальця із шатуном.

Як правильно підібрати комплект

Позначення CB250 застосовується для різних мотоциклів і модифікацій двигунів, тому самого збігу назви моделі техніки недостатньо. Ключові параметри цієї позиції — чотиритактна схема, діаметр 65,5 мм, палець 15 мм і розмір STD. Їх потрібно зіставити з фактичною конфігурацією двигуна, який ремонтується, та результатами вимірювання деталей після розбирання.

• Виміряйте циліндр і визначте його зношення, овальність та конусність. Номінальне значення в назві поршня не замінює розрахунок монтажного зазору.
• Переконайтеся, що потрібен саме стандартний розмір. Якщо циліндр раніше розточували або він потребує обробки, поршень STD може не забезпечити правильної посадки.
• Перевірте діаметр старого пальця та отвору у верхній головці шатуна: для цього комплекту потрібен розмір 15 мм.
• Зіставте загальну висоту поршня, положення осі пальця, форму днища та виїмок під клапани зі знятою деталлю. Ці параметри впливають на положення поршня в циліндрі та зазори в камері згоряння.
• Перевірте кількість, профіль і ширину канавок під кільця. Кільця з набору розраховані на комплектний поршень і мають установлюватися у передбаченій послідовності.

Навіть якщо мотоцикл належить до моделей, де застосовується CB250, остаточний підбір виконують за двигуном і розмірами. Це особливо актуально після попереднього ремонту, заміни циліндра або встановлення деталей іншої модифікації.

Рекомендації зі встановлення

Монтаж слід виконувати після перевірки стану циліндра та шатуна. Перед складанням деталі очищують і змащують чистим моторним мастилом. Кільця встановлюють відповідним інструментом, не розтягуючи й не перекручуючи; їхні замки розташовують зі зміщенням згідно з ремонтними даними двигуна. Поршень орієнтують за конструкцією днища та вимогами конкретного мотора, а стопорні кільця повністю заводять у канавки пальця. Повторно використовувати старі або деформовані стопори не можна.

Після складання необхідно вручну перевірити вільне переміщення механізму та відсутність контакту поршня з клапанами, потім виконати передбачені виробником регулювання. Точна перевірка зазору між поршнем і циліндром, зазорів у замках кілець та стану сполучених деталей допомагає уникнути швидкого зношення, шуму й повторного розбирання двигуна.
