Поршневий комплект 4T CG300 STD Ø76 AMG

Поршневий комплект 4T CG300 STD Ø76 AMG

Комплект призначений для ремонту циліндро-поршневої групи чотиритактного мотоциклетного двигуна CG300 у виконанні з діаметром поршня 76 мм. Поршень сприймає тиск газів у циліндрі, через поршневий палець передає зусилля шатуну та разом із кільцями бере участь у збереженні компресії. Справний стан цих деталей важливий для впевненого запуску двигуна, стабільної тяги та нормальної витрати моторної оливи.

Позначення STD вказує на стандартний розмір 76 мм, а не на збільшений ремонтний варіант. Такий комплект обирають для циліндра, розміри якого відповідають штатному виконанню Ø76. Самого позначення CG300 недостатньо для безпомилкового підбору: у цій серії трапляються поршні інших діаметрів, тому перед придбанням потрібно визначити фактичний розмір циліндра та параметри демонтованих деталей.

Склад і призначення деталей

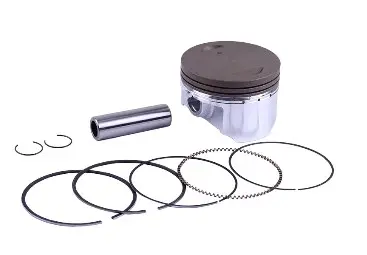

Комплект поєднує основні деталі, які встановлюють разом під час ремонту поршневої групи:

• Поршень рухається всередині циліндра та передає зусилля на шатун.
• Набір поршневих кілець ущільнює простір між поршнем і стінкою циліндра, підтримує компресію та регулює оливну плівку.
• Поршневий палець з’єднує поршень із верхньою головкою шатуна.
• Два стопорні кільця фіксують палець у посадкових отворах поршня.

Спільна заміна спряжених деталей зручна під час відновлення двигуна після зношення, задирів, пошкодження днища поршня або канавок під кільця. Комплект також застосовують у межах планового ремонту, коли результати розбирання та вимірювань вказують на потребу встановити новий поршень із кільцями й пальцем.

Як перевірити сумісність

Головні орієнтири під час вибору — чотиритактна конструкція двигуна, сімейство CG300, стандартне виконання STD і діаметр 76 мм. Додатково порівнюють форму та висоту поршня, розташування і розміри канавок під кільця, діаметр та довжину пальця, відстань від осі пальця до днища, а також форму виїмок на днищі. Ці параметри мають відповідати знятому комплекту й ремонтним даним конкретного двигуна.

До замовлення циліндр потрібно виміряти відповідним інструментом. Номінальний діаметр сам по собі не показує ступінь зношення: необхідно врахувати фактичний зазор між поршнем і циліндром, овальність та конусність поверхні. Якщо циліндр розточували під ремонтний розмір або його зношення перевищує допустимі межі, поршень STD Ø76 може не забезпечити потрібну посадку. Рішення щодо розточування, хонінгування чи збереження штатного розміру приймають після дефектування.

Рекомендації зі встановлення

Монтаж виконують на чистих деталях після перевірки стану циліндра, шатуна та посадки поршневого пальця. Перед складанням контролюють бічний зазор кілець у канавках і проміжок у їхніх замках, установлюючи кільця в циліндр для вимірювання. Допустимі значення, напрямок поршня та розташування замків визначають за ремонтною документацією двигуна: універсальні цифри для різних модифікацій CG300 застосовувати не можна.

Кільця встановлюють без надмірного розтягування, зберігаючи правильну послідовність та орієнтацію. Поршневий палець має входити без перекосу, а обидва стопорні кільця — повністю сідати у свої канавки. Пошкоджені або деформовані фіксатори для повторного складання не використовують. Перед введенням поршня в циліндр поверхні тертя змащують чистою моторною оливою, кільця стискають відповідною оправкою та стежать, щоб вони не зачепилися за край циліндра.

Після складання колінчастий вал провертають вручну, перевіряючи плавність руху та відсутність заклинювання. Перший запуск виконують лише після завершення всіх передбачених двигуном регулювань і контролю мащення. Правильно підібраний комплект STD Ø76 дає змогу відновити штатну роботу поршневої групи CG300 без переходу на інший ремонтний діаметр.
