ЦПГ Yamaha Axis 90 Ø50 мм, палець 12 мм SEE (Тайвань)

ЦПГ SEE для Yamaha Axis 90: циліндр Ø50 мм, палець 12 мм

Комплект призначений для ремонту циліндро-поршневої групи двотактного двигуна скутера Yamaha Axis 90. Він поєднує циліндр і спряжені з ним деталі, які утворюють робочу пару, забезпечують рух поршня та ущільнення камери згоряння. Розмір циліндра 50 мм і поршневий палець діаметром 12 мм — ключові параметри цієї версії. Їх потрібно звірити до розбирання двигуна або порівняти з деталями, знятими саме з мотора, який ремонтується.

Призначення та конструкція

Під час роботи двигуна поршень переміщується всередині циліндра, а кільця ущільнюють проміжок між спряженими поверхнями. Поршневий палець з’єднує поршень із верхньою головкою шатуна, стопорні кільця утримують палець від осьового зміщення. Прокладки встановлюються на відповідні роз’єми та допомагають відновити герметичність з’єднань після розбирання. Комплектна заміна зручна під час ремонту, коли зношений не лише поршень, а робоча поверхня циліндра також має задири або сліди виробітку.

ЦПГ впливає на компресію, запуск двигуна та здатність мотора розвивати тягу. Підставою для діагностики можуть бути ускладнений пуск, падіння компресії, сторонній механічний шум, пошкодження поршня, зношення канавок кілець або задири циліндра. Ці ознаки не замінюють дефектування: перед встановленням нового комплекту треба перевірити стан шатуна, його верхньої головки, підшипника пальця, колінчастого вала та спряжених поверхонь картера.

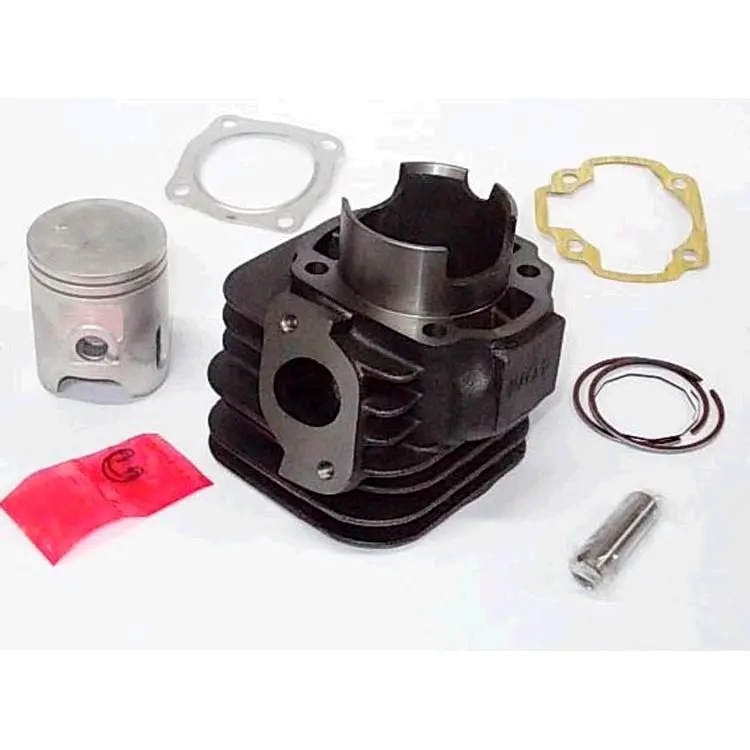

Що входить до набору

• Циліндр Ø50 мм із ребрами охолодження та фланцем випускного вікна.
• Поршень, розрахований на палець діаметром 12 мм.
• Поршневі кільця для ущільнення пари поршень–циліндр.
• Поршневий палець і стопорні кільця для з’єднання поршня із шатуном та фіксації пальця.
• Прокладки для з’єднань циліндра під час складання.

Як перевірити сумісність

Назви моделі скутера недостатньо для безпомилкового добору після попередніх ремонтів або заміни двигуна. Для цієї ЦПГ мають одночасно збігатися модель Yamaha Axis 90, двотактне виконання двигуна, діаметр циліндра 50 мм і діаметр поршневого пальця 12 мм. Додатково порівняйте зі знятим циліндром розташування кріпильних отворів, форму основи, контури каналів і випускного фланця. Прокладки зручно прикласти до посадкових площин без герметика: отвори та канали мають суміщатися без перекриття.

Рекомендації зі встановлення

Монтаж виконують на чистому двигуні, щоб абразив і залишки старої прокладки не потрапили до картера. Посадкові площини очищають без глибоких подряпин, потім перевіряють відсутність люфту та пошкоджень у спряжених деталях. Кільця встановлюють у призначені канавки з урахуванням положення замків, палець фіксують обома стопорними кільцями, а дзеркало циліндра й поверхні тертя перед складанням змащують мастилом, яке застосовується в цьому двотактному двигуні. Не можна заштовхувати поршень у циліндр із зусиллям: спочатку кільця обережно стискають і контролюють їх посадку.

Після складання колінчастий вал прокручують вручну та переконуються, що поршень рухається вільно, без заклинювання й удару. Кріплення затягують рівномірно в послідовності та з моментом, передбаченими сервісними даними двигуна. Режим першого запуску й подальшого припрацювання обирають за інструкцією до скутера та рекомендаціями майстра. Такий порядок допомагає виявити помилку складання до запуску й створити нормальні умови для роботи нової пари циліндр–поршень.
