ЦПГ Yamaha Axis 90 Ø50 мм, палец 12 мм SEE (Тайвань)

ЦПГ SEE для Yamaha Axis 90: цилиндр Ø50 мм, палец 12 мм

Комплект предназначен для ремонта цилиндро-поршневой группы двухтактного двигателя скутера Yamaha Axis 90. Он объединяет цилиндр и сопряженные с ним детали, которые формируют рабочую пару, обеспечивают движение поршня и уплотнение камеры сгорания. Размер цилиндра 50 мм и поршневой палец диаметром 12 мм — ключевые параметры этой версии. Их необходимо сверить до разборки двигателя или сравнить с деталями, снятыми именно с ремонтируемого мотора.

Назначение и конструкция

Во время работы двигателя поршень перемещается внутри цилиндра, а кольца уплотняют зазор между сопряженными поверхностями. Поршневой палец соединяет поршень с верхней головкой шатуна, стопорные кольца удерживают палец от осевого смещения. Прокладки устанавливаются на соответствующие разъемы и помогают восстановить герметичность соединений после разборки. Комплектная замена удобна при ремонте, когда изношен не один поршень, а рабочая поверхность цилиндра также имеет задиры или следы выработки.

ЦПГ влияет на компрессию, запуск двигателя и способность мотора развивать тягу. Поводом для диагностики могут быть затрудненный пуск, падение компрессии, посторонний механический шум, повреждение поршня, износ канавок колец или задиры цилиндра. Эти признаки не заменяют дефектовку: перед установкой нового комплекта следует проверить состояние шатуна, его верхней головки, подшипника пальца, коленчатого вала и сопрягаемых поверхностей картера.

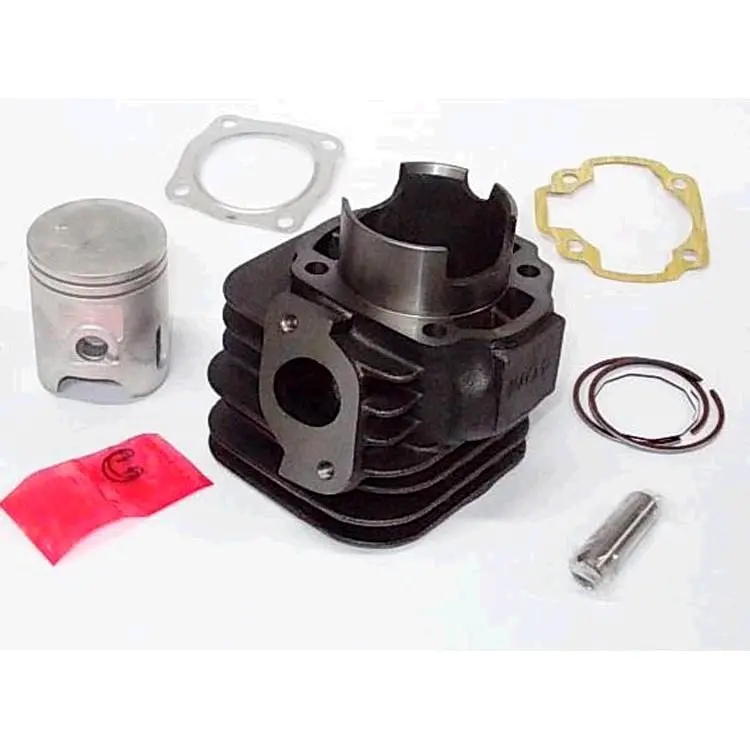

Что входит в набор

• Цилиндр Ø50 мм с ребрами охлаждения и фланцем выпускного окна.
• Поршень, рассчитанный на палец диаметром 12 мм.
• Поршневые кольца для уплотнения пары поршень–цилиндр.
• Поршневой палец и стопорные кольца для соединения поршня с шатуном и фиксации пальца.
• Прокладки для соединений цилиндра при сборке.

Как проверить совместимость

Название модели скутера само по себе недостаточно для безошибочного подбора после предыдущих ремонтов или замены двигателя. Для этой ЦПГ должны одновременно совпасть модель Yamaha Axis 90, двухтактное исполнение двигателя, диаметр цилиндра 50 мм и диаметр поршневого пальца 12 мм. Дополнительно сравните со снятым цилиндром расположение крепежных отверстий, форму основания, контуры каналов и выпускного фланца. Прокладки удобно приложить к посадочным плоскостям без герметика: отверстия и каналы должны совмещаться без перекрытия.

Рекомендации по установке

Монтаж выполняют на чистом двигателе, чтобы абразив и остатки старой прокладки не попали в картер. Посадочные плоскости очищают без глубоких царапин, затем проверяют отсутствие люфта и повреждений в сопряженных деталях. Кольца устанавливают в предназначенные канавки с учетом положения замков, палец фиксируют обоими стопорными кольцами, а зеркало цилиндра и трущиеся поверхности перед сборкой смазывают маслом, применяемым в этом двухтактном двигателе. Нельзя заталкивать поршень в цилиндр с усилием: сначала кольца аккуратно сжимают и контролируют их посадку.

После сборки коленчатый вал проворачивают вручную и убеждаются, что поршень движется свободно, без закусывания и удара. Крепеж затягивают равномерно в последовательности и с моментом, предусмотренными сервисными данными двигателя. Режим первого запуска и последующей приработки выбирают по инструкции к скутеру и рекомендациям мастера. Такой порядок помогает выявить ошибку сборки до запуска и создать нормальные условия для работы новой пары цилиндр–поршень.
