Циліндро-поршнева група (ЦПГ) Suzuki LETS 50 Ø41, p-10 X-STG

Циліндро-поршнева група X-STG для Suzuki LETS 50 призначена для заміни циліндра й поршня зі зношеними або пошкодженими робочими поверхнями. Розмірні позначення комплекту — Ø41 і p-10. Циліндр спрямовує рух поршня, кільця ущільнюють проміжок між поршнем і стінкою циліндра, а палець з'єднує поршень із шатуном. Стан цих деталей впливає на компресію, запуск і тягу двигуна під навантаженням.

Що входить до комплекту

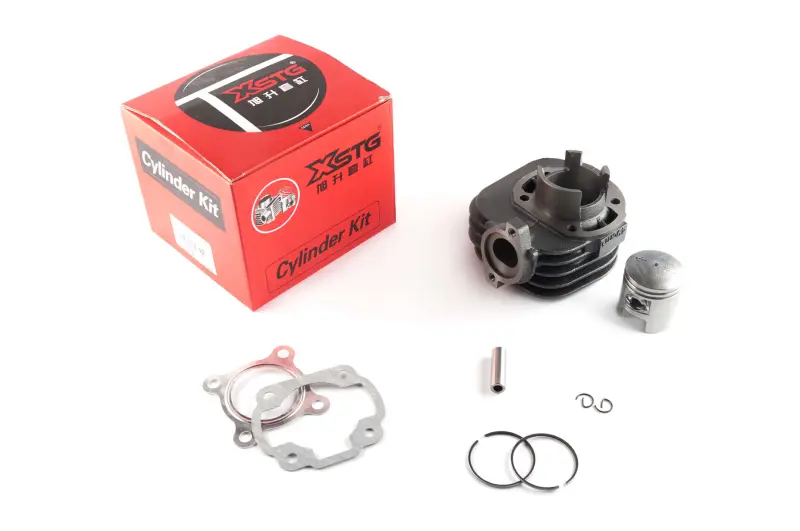

Комплект містить циліндр із зовнішніми ребрами, поршень, два поршневі кільця, поршневий палець, два стопорні кільця пальця та дві прокладки. Ребра збільшують поверхню відведення тепла. Поршневі кільця працюють у канавках поршня, стопори обмежують осьове переміщення пальця, а прокладки ущільнюють з'єднання під час складання.

Циліндр і поршень замінюють разом, якщо пошкодження або зношення є на обох поверхнях, що працюють у парі. Самі лише нові кільця не виправлять овальність циліндра, глибокі задири чи розбиті канавки поршня. Потребу в заміні визначають після огляду та вимірювання деталей.

Ознаки зношення

Перевірити ЦПГ варто, коли двигун гірше запускається, втрачає тягу, має знижену компресію або стукає в ділянці циліндра. Після розбирання шукають поздовжні задири, сліди прихоплення, залеглі кільця та пошкодження поршня. Окремий симптом ще не визначає несправність: висновок роблять за результатами перевірки, адже подібні прояви можливі з інших причин.

До складання з новими деталями потрібно з'ясувати, чому постраждали старі. Перегрів, недостатнє змащування або абразивні частинки можуть швидко пошкодити й нову пару. Поруч із ЦПГ перевіряють з'єднання пальця із шатуном, голчастий підшипник за його наявності та площини прилягання циліндра. Зношені суміжні деталі замінюють, а поверхні з'єднань очищають від залишків прокладок без подряпин.

Як перевірити відповідність

Зіставте Ø41 з розміром знятих циліндра та поршня. Окремо звірте діаметр і довжину пальця, висоту поршня, форму його днища та розташування канавок. У циліндра перевіряють відстані між кріпильними отворами, посадку в картер, розташування каналів і приєднання випуску. Прокладки мають відповідати контурам з'єднань і не перекривати отвори.

Однаковий діаметр сам по собі не забезпечує відповідності: інша висота або розташування вікон здатні завадити складанню та роботі двигуна. Робочі зазори визначають вимірювальним інструментом і порівнюють із ремонтною документацією двигуна. Замалий зазор створює ризик прихоплення після нагрівання, завеликий спричиняє стукіт і погіршує ущільнення.

Під час заміни

Працюйте з чистими деталями та закрийте відкритий картер від бруду й дрібних предметів. Перевірте зазор кілець у циліндрі та їхню посадку в канавках. Поверхні тертя змастіть оливою, придатною для цього двигуна. Напрям установлення поршня визначають за вимогами двигуна; якщо в канавках є фіксувальні штифти, замки кілець мають стояти біля них у передбаченому положенні.

Стопорні кільця пальця повинні повністю сісти у свої канавки. Циліндр надягають без ударів, обережно стискаючи поршневі кільця. Якщо він не проходить вільно, перевіряють їхнє положення, а не збільшують зусилля. Кріплення затягують у визначеній послідовності з моментом за ремонтною документацією. Після складання перевіряють вільний рух поршня, а під час першого запуску — герметичність стиків і відсутність сторонніх звуків. Режим обкатування обирають за рекомендаціями для двигуна.
