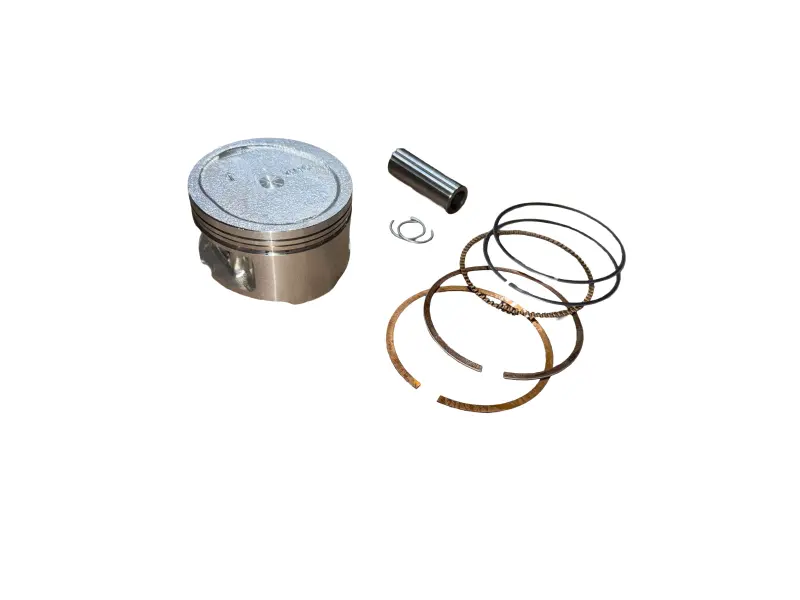

Поршневий комплект SEE для Yamaha Majesty 250, STD Ø69 мм, палець Ø17 мм

Поршневий комплект SEE для Yamaha Majesty 250

Комплект призначений для ремонту циліндро-поршневої групи чотиритактного двигуна Yamaha Majesty 250 з рідинним охолодженням. Поршень має стандартний діаметр 69,00 мм, а діаметр поршневого пальця становить 17 мм. Виконання STD розраховане на циліндр, у якому збережено штатний розмір: перед замовленням потрібно виміряти його фактичний діаметр і визначити ступінь зношення.

Під час роботи двигуна поршень рухається всередині циліндра, бере участь у стисканні суміші та передає зусилля на шатун через поршневий палець. Стан його поверхні, кільцевих канавок і сполучення з циліндром безпосередньо впливає на компресію, запуск двигуна, витрату мастила та відсутність стороннього стуку. Комплект застосовують під час планового ремонту або відновлення мотора після зношення деталей циліндро-поршневої групи.

Склад і основні параметри

• Поршень: стандартний розмір STD, діаметр 69,00 мм.
• Поршневий палець: діаметр 17 мм.
• Кільця: повний набір для встановлення в канавки поршня.
• Стопорні кільця: фіксують палець у посадкових місцях поршня.
• Призначення: двигун Yamaha Majesty 250 об’ємом 250 см³.

Поршневі кільця забезпечують ущільнення між поршнем і стінкою циліндра та беруть участь у регулюванні мастильної плівки. Палець з’єднує поршень із верхньою головкою шатуна, а стопорні кільця обмежують його осьове переміщення. Наявність взаємопов’язаних деталей в одному наборі спрощує підготовку до ремонту, проте стан циліндра, шатуна та посадкових поверхонь перевіряють окремо.

Коли потрібна заміна

Підставою для розбирання можуть бути зниження компресії, ускладнений запуск, підвищена витрата мастила, димність, металевий шум або погіршення тяги. Після демонтажу оцінюють спідницю та днище поршня, канавки кілець, самі кільця й поверхню циліндра. Задири, прогар днища, тріщини, зруйновані кільця або помітне зношення канавок потребують усунення причини несправності, а не лише встановлення нової деталі.

Як правильно підібрати розмір

Позначення STD не можна вибирати лише за моделлю скутера. Циліндр вимірюють нутроміром у кількох поясах і напрямках, щоб визначити фактичний діаметр, конусність та овальність. Якщо циліндр уже розточували або його зношення потребує обробки під збільшений розмір, поршень 69,00 мм STD не підійде. Також звіряють діаметр пальця 17 мм, форму днища, розташування канавок, загальну висоту та відстань від осі пальця до верхньої частини поршня зі знятою деталлю й ремонтними даними конкретного двигуна.

Yamaha Majesty 250 випускався в різних модифікаціях, тому остаточний підбір виконують за версією двигуна та результатами вимірювання циліндра. Збігу робочого об’єму недостатньо: поршні однакового діаметра можуть відрізнятися геометрією, висотою і розташуванням пальця. Така перевірка допомагає зберегти передбачений ступінь стискання та запобігти механічному контакту деталей після складання.

Рекомендації зі встановлення

Монтаж виконують на чистих деталях після дефектування циліндра й шатуна. До складання перевіряють тепловий проміжок поршня в циліндрі та проміжки кілець за даними ремонтного посібника для двигуна. Палець, посадкові поверхні й циліндр змащують моторною оливою. Кільця встановлюють у відповідні канавки без надмірного розтягування, а їхні замки розташовують за схемою складання двигуна. Стопорні кільця мають повністю ввійти у свої канавки. Після встановлення поршня колінчастий вал прокручують вручну та перевіряють вільний рух без заїдань.

Цей комплект підходить для відновлення Yamaha Majesty 250 за умови збереженого стандартного діаметра циліндра 69 мм і посадки під палець 17 мм. Точні вимірювання до придбання та дотримання ремонтних допусків під час складання дають змогу використати комплект за призначенням і уникнути повторного розбирання двигуна.
