Задній перемикач велосипеда VERE mod 40, кріплення на вісь

Задній перемикач велосипеда VERE mod 40 із кріпленням на вісь

Механічний задній перемикач спрямовує ланцюг між зірками заднього блока та підтримує його натяг під час вибору передачі. Модель VERE mod 40 встановлюється біля правого заднього дропаута: гачкоподібна кріпильна частина фіксується на осі колеса. Таке виконання підходить для велосипедів з осьовим кріпленням перемикача, зокрема для рам без вбудованого різьбового тримача.

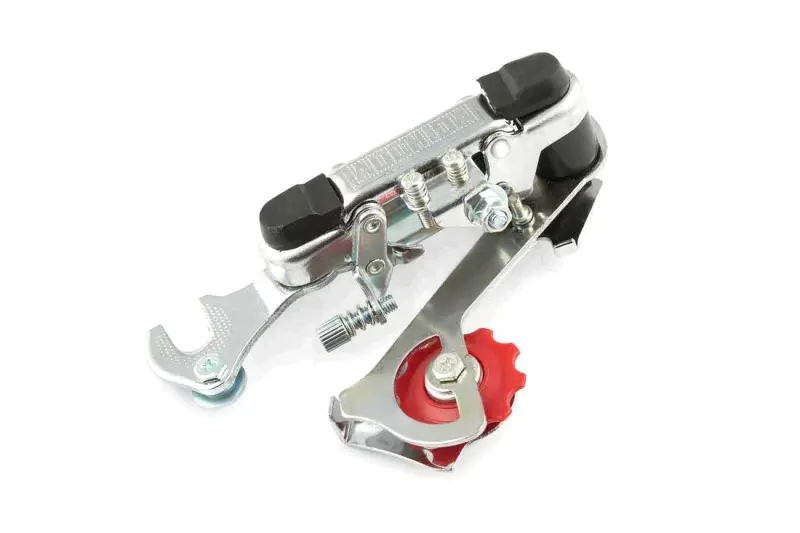

Конструкція поєднує рухомий важільний механізм, поворотну пружину, напрямну частину та зубчастий ролик. Корпус має сріблястий колір, ролик — червоний. Під час роботи манетка змінює натяг троса, механізм зміщує напрямну відносно задніх зірок, а пружина повертає його у протилежний бік. У результаті ланцюг займає положення, що відповідає обраній передачі.

Що перевірити під час підбору

• Спосіб кріплення. Потрібна рама з відповідним правим дропаутом та віссю, на якій можна правильно розмістити гачок. Варіант для окремого різьбового тримача має іншу посадку.
• Параметри трансмісії. Звірте кількість задніх зірок, тип установленої манетки, хід троса та ширину ланцюга. Ці компоненти мають працювати як узгоджена система.
• Положення біля колеса. Після фіксації механізм повинен розташовуватися з боку блока зірок, зберігати проміжок до спиць і не заважати встановленню заднього колеса.
• Розміри старої деталі. Порівняйте форму гачка, розташування затискача троса, положення ролика та загальний виліт механізму. Це особливо важливо під час заміни перемикача невідомої моделі.
• Стан дропаута й осі. Погнута посадкова зона або неправильно встановлене колесо не дадуть точно відрегулювати переміщення ланцюга навіть із справною новою деталлю.

Позначення mod 40 допомагає відрізнити цю конструкцію від інших осьових перемикачів VERE, але не скасовує перевірку трансмісії. Перед вибором порівняйте деталь зі старим механізмом і переконайтеся, що велосипед розрахований саме на гачковий монтаж на вісь.

Встановлення та налаштування

Монтаж починають із перевірки правильного положення заднього колеса у дропаутах. Кріпильний гачок розташовують праворуч, фіксують віссю колеса та контролюють рівне положення механізму відносно блока зірок. Потім ланцюг проводять через напрямну частину й ролик, приєднують трос перемикання та перевіряють вільне повернення пружини. Зусилля затягування кріплення обирають відповідно до вимог рами, втулки та використаної осі.

Після встановлення регулюють крайні положення, натяг троса та індексацію. Обмежувальні гвинти задають допустимий хід механізму: ланцюг не повинен сходити за малу зірку до рами або за велику зірку в напрямку спиць. Налаштування перевіряють послідовним переходом по всіх передачах під час обертання педалей. Ролик має прямувати за обраною зіркою, а ланцюг — переходити без заклинювання, постійного тріску та спроб перескочити через край блока.

Коли потрібна заміна

Новий перемикач установлюють після удару, згинання важільної частини, послаблення поворотної пружини, зношення ролика або появи помітного люфту у з’єднаннях. Такі несправності проявляються неточними переходами між зірками, шумом, затримкою повернення та потребою постійно коригувати положення манеткою. Перед заміною також перевіряють трос і його оболонку: забруднення, пошкодження або надмірне тертя можуть спричиняти подібні ознаки.

Під час обслуговування механізм очищають від налиплого бруду та контролюють вільний рух шарнірів і ролика. Після зняття заднього колеса варто перевірити, чи не змістився гачок і чи збереглося правильне положення перемикача. VERE mod 40 призначений для відновлення механізму перемикання на велосипеді з відповідним осьовим кріпленням і потребує точного регулювання після монтажу.
