Роз’єм 4-контактний «мама» з проводами для реле-регулятора

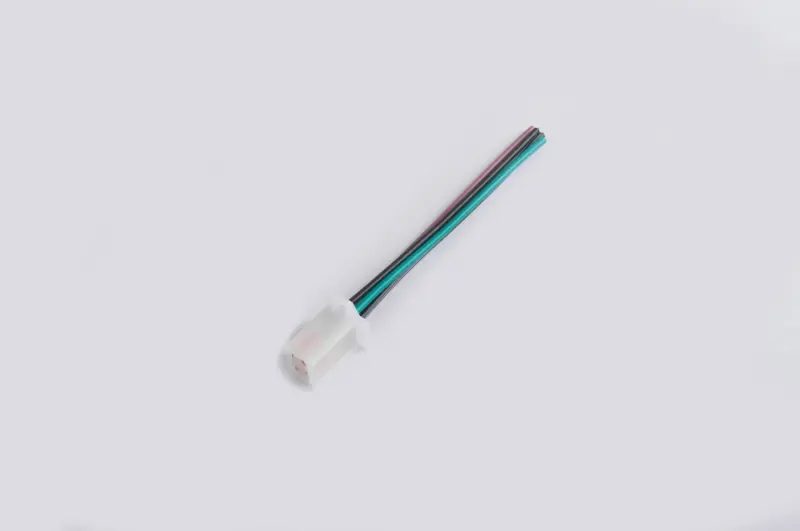

4-контактний роз’єм «мама» з проводами

Роз’єм призначений для підключення реле-регулятора в проводці мотоцикла, скутера, мопеда та іншої мототехніки з відповідною конфігурацією з’єднання. Це гніздова частина типу «мама»: чотири контакти розміщені в одному ізолювальному корпусі, а від кожного контакту виведено окремий провід. Така конструкція зручна для відновлення пошкодженого штекера, ремонту джгута або підключення реле-регулятора замість деталі з оплавленим, окисленим чи деформованим корпусом.

Призначення та конструкція

Чотири контакти дають змогу окремо провести передбачені схемою лінії до реле-регулятора. Корпус утримує клеми в заданому положенні та допомагає правильно з’єднати їх із відповідним штекером. Проводи вже заведені в корпус, тому під час ремонту не потрібно окремо добирати гніздові клеми й установлювати кожну з них у порожню колодку. Майстер під’єднує вільні кінці до штатного джгута, дотримуючись розташування контактів і схеми конкретної техніки.

Роз’єм доречний, коли несправність виникла безпосередньо біля колодки: провід переламався на вході в корпус, клема послабилася, контактна поверхня окислилася або пластик утратив форму після перегрівання. Замість тимчасової скрутки можна відновити рознімне підключення, яке залишається доступним для подальшого обслуговування та демонтажу реле-регулятора.

Що перевірити під час добору

Кількість контактів — лише перший критерій сумісності. Перед установленням порівняйте нову колодку зі старою та з відповідною частиною на техніці. Мають збігатися форма корпусу, розташування чотирьох гнізд, орієнтація рядів, напрямні, поляризувальні виступи й положення фіксатора, якщо він передбачений штатним з’єднанням. Також зіставте розмір колодки, діаметр відповідних штирів, довжину виводів і переріз провідників. Роз’єм з іншим кроком або геометрією не можна вставляти із зусиллям.

• Тип підключення: чотириконтактна колодка «мама» з чотирма окремими проводами.
• Призначення: підключення реле-регулятора та ремонт відповідної ділянки проводки мототехніки.
• Добір відповідної частини: потрібен штекер «тато» з повністю сумісними корпусом, контактною схемою та орієнтацією.
• Перевірка розпінування: положення кожної лінії визначають за схемою техніки або за початковим роз’ємом до його видалення.

Рекомендації щодо встановлення

Перед розбиранням зафіксуйте розташування всіх чотирьох проводів відносно корпусу старого роз’єму. Під’єднуйте виводи послідовно, не орієнтуючись лише на колір ізоляції: колірна схема різних джгутів і модифікацій може відрізнятися. З’єднання виконують способом, придатним для автомобільної або мотоциклетної проводки, після чого кожну ділянку ізолюють і захищають від взаємного замикання. Джгут варто закріпити так, щоб на проводи біля корпусу не передавалися натягнення, різкі перегини та постійне вібраційне навантаження.

Після монтажу колодка має входити у відповідний штекер без перекосу та повністю займати штатне положення. Перевірте, щоб жодна клема не виштовхувалася назад під час з’єднання, а проводи надійно утримувалися в корпусі. Якщо старий роз’єм має сліди значного нагрівання або окислення, додатково перевіряють стан відповідних контактів і причину несправності: установлення нової колодки не усуває пошкодження підключеного обладнання чи проводки.

Ця модель підходить для ремонту чотирипровідного підключення реле-регулятора лише за повного збігу геометрії та розпінування. Точне порівняння перед монтажем допомагає уникнути переставлення ліній і отримати акуратне рознімне з’єднання замість пошкодженої колодки.
