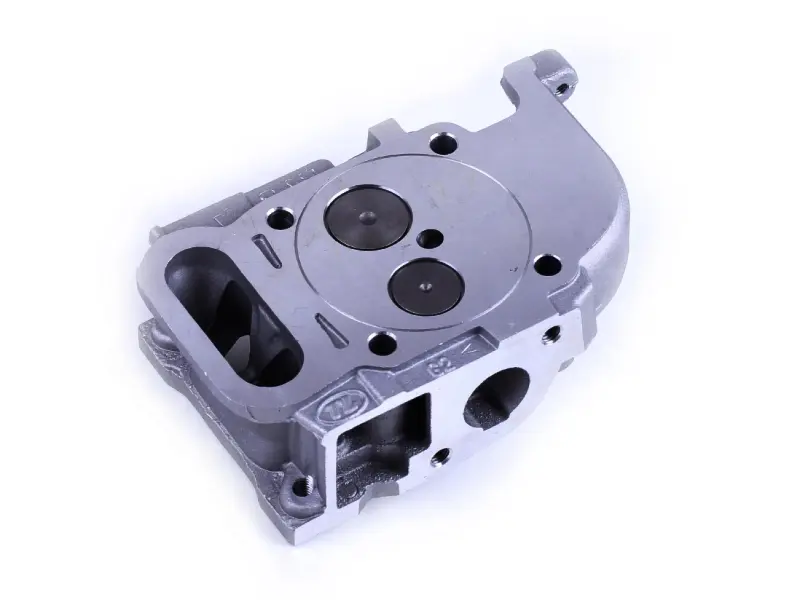

Головка циліндра 170D у зборі DIGGER

Головка циліндра 170D у зборі DIGGER

Призначена для ремонту одноциліндрового чотиритактного дизельного двигуна 170D із повітряним охолодженням, який застосовують на мотоблоках та іншій малій силовій техніці з таким мотором. Деталь установлюється у верхній частині циліндра, закриває його та разом із поршнем утворює простір, де відбуваються стиснення і згоряння палива. У корпусі розміщені впускний і випускний клапани, канали газообміну та посадочне місце форсунки.

Виконання у зборі доречне, коли потрібно замінити головку не як порожній корпус, а разом з установленою клапанною частиною. Два клапани вже розташовані в головці: один керує надходженням повітря, другий — випуском відпрацьованих газів. Від стану їх посадки, сідел, напрямних і прилеглої до циліндра площини залежать герметичність камери згоряння, збереження компресії та стабільна робота двигуна під навантаженням.

Коли потрібна заміна

Нова головка актуальна за наявності тріщин корпусу, деформації або пошкодження привалкової площини, зношення сідел і напрямних клапанів, а також коли відновлення знятої деталі недоцільне. Такі дефекти можуть проявлятися ускладненим запуском, зниженням компресії, нестабільною роботою, проривом газів у місці стику головки з циліндром або порушенням нормального руху клапанів. Перед придбанням бажано спочатку виключити несправності прокладки, форсунки, паливної апаратури та механізму приводу клапанів.

Що врахувати під час добору

• Модель двигуна: основне позначення сумісності — 170D. Назви техніки недостатньо, адже однакові мотоблоки можуть комплектуватися різними моторами.
• Виконання: це головка у зборі, а не порожній корпус. Склад іншого навісного оснащення потрібно перевіряти окремо.
• Геометрія: порівняйте зі знятою деталлю контур привалкової площини, розташування кріпильних отворів, форму камери згоряння та взаємне положення клапанів.
• Приєднання: мають збігатися розташування і форма впускного та випускного каналів, посадка форсунки, точки кріплення супутніх деталей.
• Стан двигуна: перед заміною оцініть площину циліндра, шпильки, різьби й причину пошкодження попередньої головки, щоб нова деталь не постраждала повторно.

Рекомендації зі встановлення

Монтаж виконують на очищену й перевірену сполучну поверхню з прокладкою, що відповідає конкретній версії 170D. Забруднення та залишки старого ущільнення видаляють обережно, не пошкоджуючи площини. Кріплення затягують у послідовності та з моментом, зазначеними в сервісних даних двигуна: нерівномірне затягування здатне порушити прилягання головки. До остаточного складання перевіряють вільний рух клапанів і правильність установлення деталей їх приводу.

Після монтажу форсунки, впускного та випускного трактів регулюють клапанні зазори відповідно до вимог конкретної модифікації 170D. Під час першого запуску контролюють стик із циліндром, з’єднання форсунки та роботу клапанного механізму. Точний добір за моделлю двигуна й геометрією знятої головки допомагає відновити герметичність камери згоряння та повернути мотору штатний процес впуску, стиснення і випуску.
