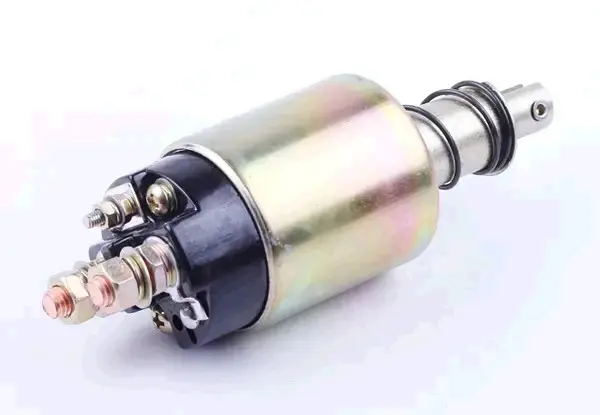

Втягувальне реле стартера мотоблока ZS/ZH1100 UG

Втягувальне реле стартера ZS/ZH1100 UG

Втягувальне реле призначене для електростартера мотоблока ZS/ZH1100. Після подачі команди на запуск воно вмикає стартерний вузол, щоб двигун почав обертатися. Деталь використовують для ремонту системи електричного запуску, якщо діагностика вказує на несправність саме втягувального реле. У такому разі можна замінити окремий компонент пускового вузла, не купуючи стартер у зборі.

Реле виконане як окремий елемент стартера з циліндричним корпусом, силовими виводами та рухомою частиною. Під час запуску воно забезпечує спрацювання стартера, тому справність деталі безпосередньо впливає на роботу пускової системи. Коли старе реле більше не виконує свою функцію, встановлення справної деталі такого самого призначення та виконання допомагає відновити штатне вмикання стартерного вузла.

Коли варто замінити реле

Систему запуску потрібно перевірити, якщо стартер почав працювати нестабільно, вмикається із затримкою або двигун не провертається під час спроби пуску. Водночас жодна з цих ознак окремо не доводить несправність втягувального реле. Схожі прояви можуть бути спричинені акумулятором, проводкою, електричними контактами, кнопкою запуску чи самим стартером. Перед замовленням деталі рекомендуємо перевірити пускове коло та визначити, який саме компонент потребує заміни.

Якщо акумулятор, проводка та з’єднання справні, а діагностика підтвердила несправність втягувального реле, заміна цього елемента буде цільовим ремонтом. Це практичне рішення для випадків, коли інші частини стартера залишаються працездатними й потреби міняти весь вузол немає.

Підбір для конкретного стартера

Під час підбору орієнтуйтеся на позначення ZS/ZH1100 і виконання UG. Реле для мотоблоків і двигунів можуть виглядати подібно, але це не означає, що вони взаємозамінні. Відмінності можливі в розташуванні силових і контактних виводів, конфігурації циліндричного корпусу, формі рухомої частини, посадковому місці та способі встановлення.

Перед замовленням порівняйте деталь зі знятим реле. Звірте позначення старого елемента, загальну форму корпусу, розміщення виводів, будову рухомої частини та посадкову конфігурацію. Важливо оцінити всі ці ознаки разом, адже лише зовнішньої схожості недостатньо. Якщо конструкція або розташування контактів відрізняються, схоже реле може не підійти до вашого стартера.

Установлення та перевірка роботи

Перед початком робіт з електричною частиною мотоблока обов’язково від’єднайте живлення. Монтуйте реле відповідно до схеми підключення, передбаченої для вашої техніки, та зберігайте правильне розташування проводів на виводах. Усі з’єднання мають бути надійно закріплені, оскільки слабкий контакт може порушувати роботу пускового кола й ускладнювати подальшу перевірку.

Після монтажу огляньте підключення та перевірте спрацювання стартера. Вузол має вмикатися без затримок, пов’язаних із ненадійним з’єднанням установленої деталі. Якщо несправність не зникла, слід продовжити перевірку акумулятора, проводки, контактів, кнопки запуску та самого стартера — причина може бути в іншій частині системи.

Втягувальне реле ZS/ZH1100 UG обирають для планового ремонту або відновлення електричного запуску мотоблока, коли потрібна окрема деталь відповідного призначення та виконання. Точне порівняння конструкції й попередня діагностика допомагають замінити несправний компонент і відновити нормальну роботу пускового вузла.
