Поршневий комплект 190F 13 к.с. STD Ø90 мм DIGGER

Поршневий комплект 190F 13 к.с. STD Ø90 мм DIGGER

Комплект призначений для обслуговування циліндро-поршневої групи одноциліндрового бензинового двигуна 190F із повітряним охолодженням. Номінальний діаметр поршня становить 90 мм, а позначення STD вказує на стандартний розмір. Такий варіант обирають для циліндра, який зберіг штатний діаметр і за результатами вимірювання не потребує переходу на збільшений ремонтний розмір.

Поршень рухається всередині циліндра, сприймає тиск газів і через поршневий палець та шатун передає зусилля на колінчастий вал. Кільця ущільнюють простір між поршнем і стінкою циліндра: компресійні кільця обмежують прорив газів, а мастилознімна частина комплекту регулює оливну плівку на поверхні циліндра. Справний стан цих деталей важливий для компресії, упевненого запуску, стабільної тяги та нормальної витрати моторної оливи.

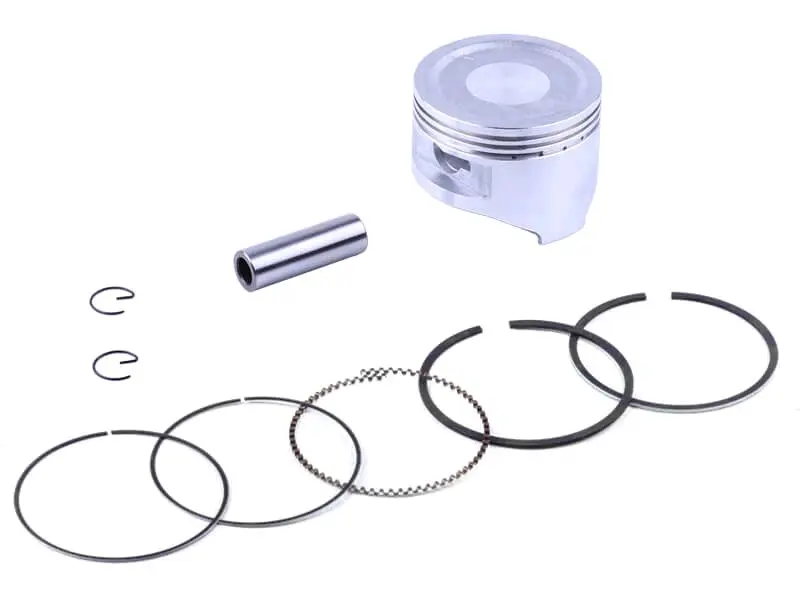

Склад комплекту

• поршень стандартного розміру Ø90 мм;
• комплект поршневих кілець;
• поршневий палець;
• два стопорні кільця пальця.

Комплект розрахований на двигун сімейства 190F, який застосовується на мотоблоках і бензинових генераторах. Підбирати деталі потрібно саме за моделлю встановленого двигуна, адже однакове призначення техніки не означає однакову циліндро-поршневу групу. Вказівка 13 к.с. допомагає звузити вибір, проте перед ремонтом необхідно додатково зіставити основні розміри й конструкцію демонтованих деталей.

Що перевірити під час підбору

Спочатку уточніть позначення двигуна та виміряйте діаметр циліндра. Для цього комплекту потрібен номінальний розмір 90 мм без ремонтного збільшення. Якщо циліндр раніше розточували або його зношення, овальність чи конусність виходять за допустимі межі, самого збігу за позначенням STD недостатньо. Розмір поршня обирають після дефектування циліндра та визначення необхідного монтажного проміжку.

Зіставте зі знятим поршнем форму днища, загальну висоту, розташування канавок, розміри спідниці, а також діаметр і довжину пальця. Перевірте кількість та профіль кілець. Ці ознаки особливо важливі, якщо на одній моделі техніки використовувалися різні модифікації двигуна або циліндр уже ремонтували. Не слід установлювати стандартний поршень у розточений циліндр чи підбирати комплект лише за заявленою потужністю агрегату.

Установлення та обслуговування

Перед складанням циліндр очищують і вимірюють, оцінюють стан його поверхні, шатуна та посадки поршневого пальця. Кільця перевіряють за канавками й проміжками в циліндрі, дотримуються їхньої послідовності та напрямку встановлення. Замки окремих кілець розводять по колу, не розташовуючи їх на одній лінії. Поршень, кільця, палець і поверхню циліндра під час складання змащують чистою моторною оливою.

Для введення поршня в циліндр застосовують справну оправку для стискання кілець. Деталь має входити без ударного навантаження та надмірного зусилля: перекіс може пошкодити кільця або краї канавок. Нові стопорні кільця повністю встановлюють у передбачені канавки й після монтажу перевіряють їхню посадку. Напрямок поршня та кілець визначають за вимогами виробника конкретного двигуна. Роботи, що передбачають вимірювання циліндра і контроль монтажних проміжків, доцільно доручити фахівцеві з ремонту малих бензинових двигунів.

DIGGER STD Ø90 мм підходить для планового відновлення двигуна 190F, коли дефектування підтверджує збереження номінального розміру циліндра. Комплект дає змогу замінити поршень разом із відповідними кільцями, пальцем і фіксаторами в межах однієї ремонтної операції.
