Прокладка основи циліндрів JAWA 6V, паперова, 10 шт.

Прокладка основи циліндрів JAWA 6V, комплект 10 шт.

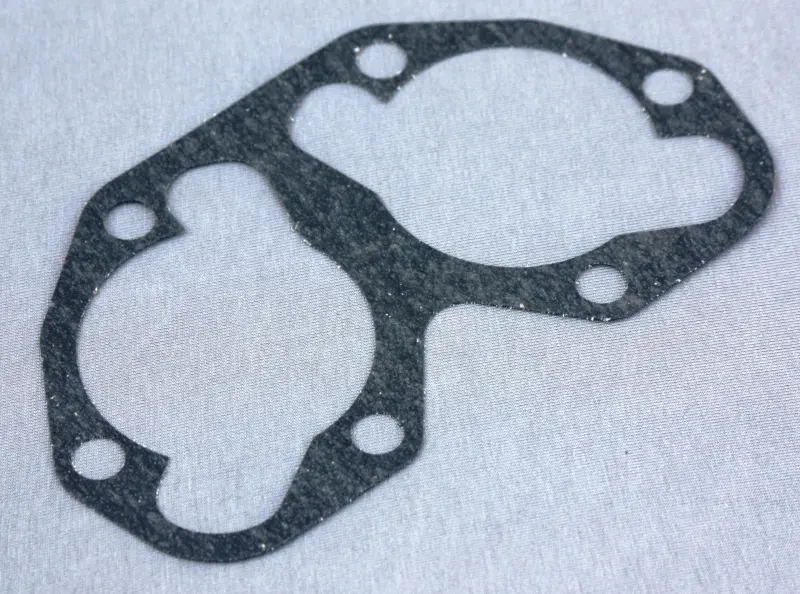

Прокладка призначена для встановлення під циліндри двигуна мотоцикла JAWA у виконанні 6V. Вона розміщується в місці з’єднання циліндрів із картером та ущільнює їхню спільну посадкову площину. Суцільний профіль розрахований одразу на два циліндри: у ньому передбачено два великі прорізи, центральну перемичку й отвори для кріплення. Завдяки такій конфігурації під обидва циліндри встановлюється одна спільна прокладка без складання контуру з окремих частин.

Паперова прокладка після затягування циліндрів заповнює невеликі нерівності між спряженими поверхнями. Герметичність цього з’єднання особливо важлива для двоциліндрового двигуна: підсмоктування повітря біля основи циліндрів здатне порушити нормальну роботу мотора, а пошкоджений край або нещільне прилягання можуть залишати сліди паливно-мастильної суміші на картері. Нову прокладку встановлюють під час розбирання циліндрів, якщо попередня деталь порвалася, розшарувалася, прилипла до поверхні або втратила форму в процесі демонтажу.

Що потрібно перевірити під час добору

• Виконання мотоцикла. Позначення 6V стосується версії JAWA, для якої пропонується ця прокладка. Воно є орієнтиром сумісності, а не характеристикою роботи самої деталі.
• Загальний контур. Порівняйте форму зовнішнього краю, двох циліндрових прорізів і центральної перемички з демонтованою прокладкою та посадковою площиною двигуна.
• Розташування отворів. Усі кріпильні отвори мають збігатися зі шпильками без розтягування, підрізання або зміщення паперового полотна.
• Товщину. Перед складанням зіставте її зі штатним значенням із посібника з ремонту конкретної версії двигуна. Невідповідну за товщиною прокладку не слід компенсувати встановленням кількох шарів.
• Стан спряжених поверхонь. Забоїни, залишки старого ущільнення та помітна деформація площин можуть завадити рівномірному обтисканню нової деталі.

Рекомендації зі встановлення

Монтаж виконують на чисті посадкові поверхні після зняття циліндрів. Залишки попередньої прокладки видаляють обережно, не залишаючи глибоких подряпин на металі. На час очищення відкриті порожнини картера потрібно закрити, щоб усередину двигуна не потрапили частинки старого матеріалу та забруднення. Перед складанням перевіряють, що нова прокладка вільно проходить по шпильках, лежить рівно, не загинається по краях і не перекриває передбачені конструкцією прорізи.

Застосування герметика, послідовність складання та момент затягування визначають за посібником для двигуна JAWA, який обслуговується. Склад не можна наносити довільно: його надлишок здатний витиснутися за край з’єднання. Гайки затягують у визначеному виробником порядку, забезпечуючи рівномірне притискання циліндрів. Повторно використовувати вже обтиснуту або пошкоджену паперову прокладку не рекомендовано, адже після розбирання вона може не відновити попереднє прилягання.

Комплект для обслуговування

До набору входять 10 однакових паперових прокладок. Такий формат зручний для майстерні, відновлення кількох мотоциклів однієї версії або створення запасу деталей для подальших ремонтів. Перед початком робіт варто перевірити не лише назву моделі, а й фактичну конфігурацію двигуна: у техніки JAWA різних років і модифікацій контури ущільнень можуть відрізнятися. Збіг форми, отворів, посадкових зон і потрібної товщини залишається головною умовою правильного вибору.
