Прокладка циліндра К-750, комплект 10 шт.

Прокладка циліндра для мотоцикла К-750

Прокладка призначена для ущільнення місця встановлення циліндра на двигуні мотоцикла К-750. Вона розташовується в роз’ємі між основою циліндра та картером, заповнює невеликі нерівності сполучених площин і допомагає утримувати моторну оливу всередині двигуна. Деталь застосовують під час складання циліндро-поршневої групи після розбирання, ремонту або зняття циліндра для огляду.

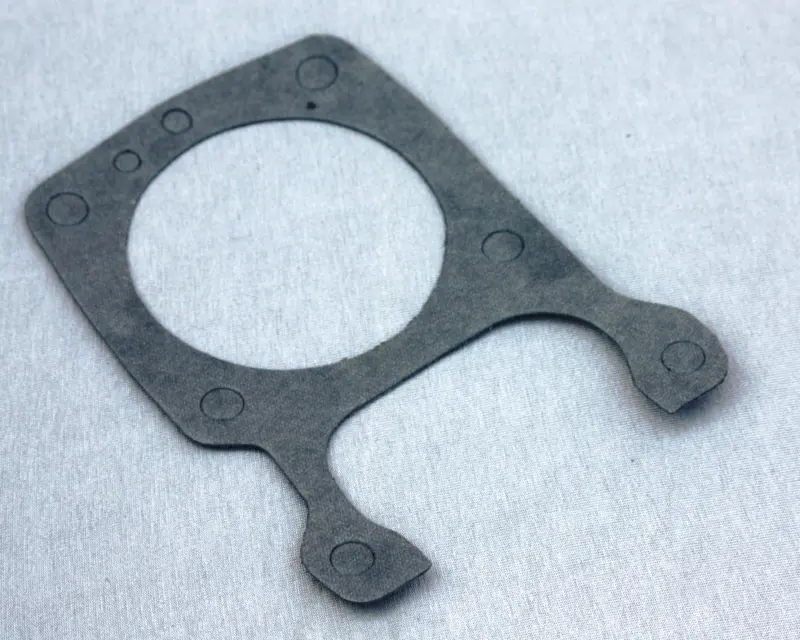

До комплекту входять 10 однакових прокладок. Такий набір зручний для майстерні, відновлення кількох двигунів або створення запасу для подальшого обслуговування мотоцикла. Прокладка має форму плоскої фігурної деталі: великий круглий отвір відповідає зоні циліндра, зовнішній контур охоплює поверхню стику, а передбачені отвори й вирізи узгоджуються з кріпленням та проходами у з’єднуваних деталях.

Призначення деталі

Під час затягування кріплення прокладка затискається між двома сполученими поверхнями та формує ущільнений стик. Правильно встановлена деталь допомагає запобігти появі слідів оливи в нижній частині циліндра. Вона не замінює прокладку головки циліндра: це різні деталі, які працюють у різних місцях двигуна. Тому перед замовленням потрібно визначити, для якого саме роз’єму необхідне ущільнення.

Заміна актуальна після демонтажу циліндра, у разі пошкодження чи розриву попередньої прокладки, а також при виявленні запотівання або підтікання оливи вздовж лінії з’єднання циліндра з картером. Повторне встановлення вже обтиснутої деталі може не забезпечити належного прилягання. Під час ремонту також потрібно перевірити стан самих площин: нова прокладка не усуває деформацію, глибокі подряпини, залишки старого ущільнення чи пошкодження кріплення.

Як перевірити сумісність

• Модель: комплект розрахований на застосування з двигуном мотоцикла К-750.
• Місце встановлення: стик основи циліндра та картера двигуна.
• Кількість: 10 прокладок в одному комплекті.
• Конфігурація: один великий круглий отвір, фігурний зовнішній контур, монтажні отвори й технологічні вирізи.

Під час підбору порівняйте нову деталь зі знятою прокладкою та площиною основи циліндра. Мають збігатися зовнішній контур, діаметр і розташування центрального отвору, точки кріплення, бічні вирізи та невеликі канали. Особливо уважно перевірте проходи системи мащення: край прокладки не повинен перекривати передбачені конструкцією отвори. Подібна назва деталі для іншої моделі мотоцикла не підтверджує взаємозамінність.

Рекомендації зі встановлення

Перед складанням повністю видаліть залишки попередньої прокладки та забруднення, не пошкоджуючи посадкові поверхні. Площини мають бути чистими, рівними й підготовленими відповідно до настанов із ремонту К-750. Укладіть прокладку без складок і зміщення, сумістіть усі отвори, після чого ще раз переконайтеся, що мастильні проходи залишилися відкритими.

Циліндр встановлюють обережно, не зміщуючи прокладку відносно точок кріплення. Кріплення затягують рівномірно, дотримуючись порядку та зусилля, визначених технічною документацією двигуна. Тип додаткового ущільнювального складу не можна обирати довільно: його застосування залежить від вимог настанови та стану сполучених поверхонь. Після складання доцільно перевірити лінію стику під час першого запуску та після початкового прогрівання двигуна.

Комплект підходить для планового ремонту й обслуговування К-750, коли циліндр знімають і потрібно відновити ущільнення його основи. Для точного вибору орієнтуйтеся не лише на модель мотоцикла, а й на геометрію демонтованої деталі: збіг усіх отворів і вирізів безпосередньо впливає на правильність складання.
