Прокладка основи циліндра ІЖ Юпітер-5, 10 шт.

Прокладка основи циліндра ІЖ Юпітер-5, 10 шт.

Комплект призначений для ремонту двотактного двоциліндрового двигуна мотоцикла ІЖ Юпітер-5. Прокладка встановлюється в роз’ємі між циліндром і картером та ущільнює з’єднання деталей після складання. Вона потрібна під час зняття циліндра, обслуговування циліндро-поршневої групи й відновлення двигуна, якщо раніше встановлена прокладка пошкоджена, деформована або вже не забезпечує належного прилягання поверхонь.

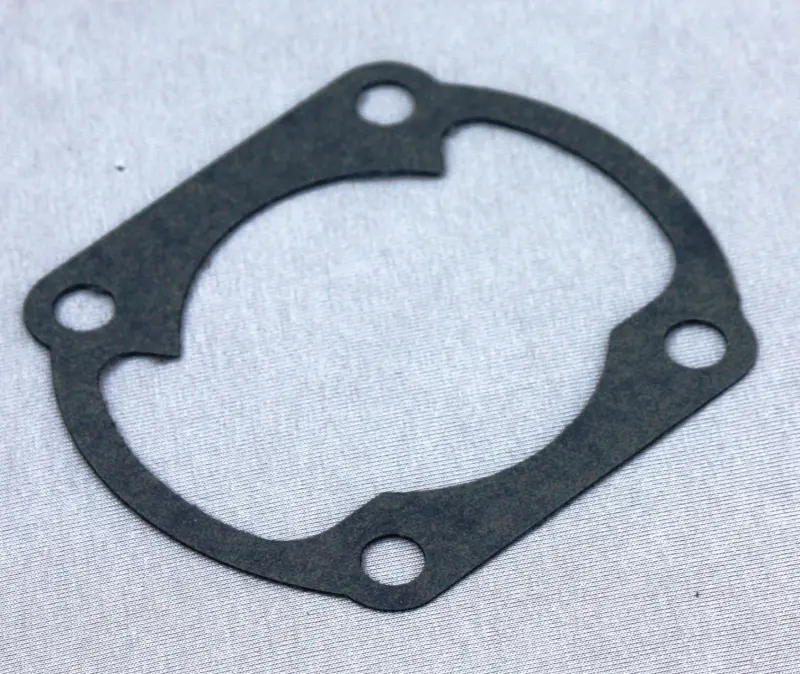

Форма деталі відповідає основі циліндра цієї моделі: передбачені великий фігурний проріз і чотири отвори під кріпильні шпильки. Такий контур дає змогу розташувати прокладку на місці встановлення та сумістити її з посадковою площиною. До комплекту входять 10 однакових прокладок, тому набір зручний для майстерні, планового обслуговування кількох двигунів або створення запасу для наступних розбирань.

Призначення прокладки

Двигун ІЖ Юпітер-5 має два циліндри, а процеси газообміну у двотактному моторі відбуваються також у картерній порожнині. Тому стан з’єднання циліндра з картером має практичне значення для правильного складання двигуна. Прокладка заповнює невеликі нерівності між спряженими площинами та допомагає отримати щільний стик без безпосереднього контакту поверхонь по всьому контуру.

Цю деталь не слід плутати з прокладкою головки циліндра або прокладками впускного та випускного патрубків. Вона має власну конфігурацію центрального прорізу й кріпильних отворів та встановлюється саме під циліндр. Під час замовлення потрібно орієнтуватися на модель ІЖ Юпітер-5 і призначення деталі, адже прокладки для інших двигунів можуть відрізнятися контуром, розташуванням шпильок і формою внутрішніх вирізів.

Що перевірити перед установленням

• Зіставте зовнішній контур, центральний проріз і розташування чотирьох отворів із посадковою площиною циліндра.
• Переконайтеся, що прокладка призначена саме для основи циліндра ІЖ Юпітер-5, а не для іншого з’єднання двигуна.
• Перевірте площини циліндра та картера: на них не повинно залишатися фрагментів попередньої прокладки, твердих забруднень і задирок.
• Перед складанням огляньте нову деталь на відсутність надривів, заломів і пошкоджених країв.
• Після розміщення прокладки перевірте збіг її прорізів із каналами та отворами спряжених деталей.

Рекомендації зі складання

Знімати залишки старого ущільнення потрібно обережно, не залишаючи подряпин на посадкових площинах. Нову прокладку укладають рівно, без перекосу й натягування. Циліндр установлюють так, щоб не зсунути та не пошкодити її краї. Кріплення затягують рівномірно, у послідовності та із зусиллям, передбаченими настановою з ремонту конкретної модифікації двигуна. Надмірне або нерівномірне зусилля може порушити прилягання деталей.

Під час наступного розбирання стан прокладки оцінюють повторно. Деталь із розривами, продавленими ділянками, розшаруваннями або стійкою деформацією використовувати не варто. Одночасно потрібно перевірити рівність спряжених поверхонь і стан кріплення: нова прокладка не усуває дефекти площин або пошкоджену різьбу.

Набір із 10 штук підходить для відновлення та регулярного обслуговування ІЖ Юпітер-5, коли циліндри доводиться демонтувати для огляду поршнів, кілець або каналів. Правильний добір за моделлю, точне суміщення прорізів і акуратне рівномірне складання допомагають отримати щільне з’єднання циліндра з картером.
