Прокладки під циліндр ІЖ Юпітер 3/4, 10 шт.

Прокладки під циліндр ІЖ Юпітер 3 і 4

Комплект призначений для ремонту двигунів мотоциклів ІЖ Юпітер 3 та ІЖ Юпітер 4. Прокладка встановлюється під циліндр і ущільнює роз'єм між його основою та картером. Її використовують під час складання циліндро-поршневої групи після обслуговування, огляду або ремонту двигуна. До набору входять 10 прокладок, тому його зручно тримати в майстерні або застосовувати під час послідовного відновлення кількох моторів.

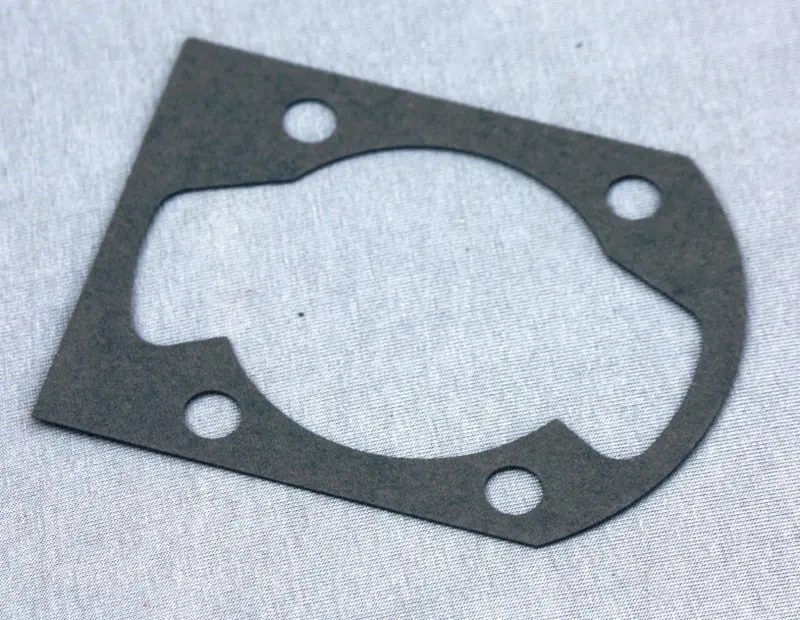

Деталь має форму плоскої фігурної прокладки. Її центральний проріз відповідає контуру основи циліндра, а чотири круглі отвори слугують для суміщення з кріпленням. Така геометрія допомагає правильно розташувати прокладку на посадковій площині без зміщення відносно циліндра та картера. Товар належить саме до прокладок під циліндр: його не слід плутати з ущільненням головки, яке монтується в іншій частині двигуна та має інше призначення.

Коли потрібна нова прокладка

Заміна потрібна після розбирання з'єднання, у разі пошкодження старої деталі або появи ознак негерметичності в нижній частині циліндра. Після тривалої експлуатації прокладка може бути обтиснута, надірвана під час демонтажу або частково залишитися на спряжених поверхнях. Повторне використання деталі із заломами, розривами чи пошкодженими краями здатне завадити рівномірному приляганню циліндра.

Нова прокладка особливо доречна під час зняття циліндра для перевірки поршня й кілець, ремонту циліндро-поршневої групи або повторного складання двигуна. Комплект із 10 штук дає змогу заздалегідь підготувати витратні деталі для кількох операцій. Перед кожним монтажем слід використовувати непошкоджену прокладку та окремо оцінювати стан посадкових площин.

Як перевірити сумісність

• Модель мотоцикла. Комплект розрахований на ІЖ Юпітер 3 та ІЖ Юпітер 4.
• Місце встановлення. Прокладка має розташовуватися під циліндром, у з'єднанні з картером.
• Центральний контур. Форма великого прорізу повинна збігатися з основою знятого циліндра.
• Точки кріплення. Чотири отвори потрібно зіставити зі шпильками або отворами посадкового місця.
• Зовнішня геометрія. Виступи, вирізи та краї варто порівняти зі старою прокладкою і площиною двигуна.

Якщо двигун раніше ремонтували або зібрали з деталей різних модифікацій, орієнтуватися лише на назву моделі недостатньо. До встановлення потрібно прикласти прокладку до очищеної посадкової площини та переконатися, що вона лягає вільно, не потребує розтягування й не перекриває передбачені прорізи. Підрізати краї або збільшувати кріпильні отвори для примусової підгонки не слід.

Рекомендації зі встановлення

Перед складанням видаляють залишки попередньої прокладки та забруднення, після чого перевіряють поверхні циліндра й картера. Нову деталь розміщують рівно, суміщаючи центральний контур і всі чотири кріпильні отвори. Циліндр установлюють обережно, не допускаючи зміщення, залому чи надриву прокладки. Кріплення затягують рівномірно, дотримуючись порядку та зусилля, передбачених настановою з ремонту конкретного двигуна.

Потребу в додаткових герметизувальних складах визначають за інструкцією для обслуговуваного мотора. Надмірна кількість складу може виступити за краї з'єднання, тому замінювати ним належну підготовку поверхонь і точне суміщення деталі не варто. Після запуску двигуна з'єднання перевіряють на відсутність слідів негерметичності. Правильний добір та акуратний монтаж допомагають отримати щільний стик циліндра з картером без перероблення прокладки на місці.
