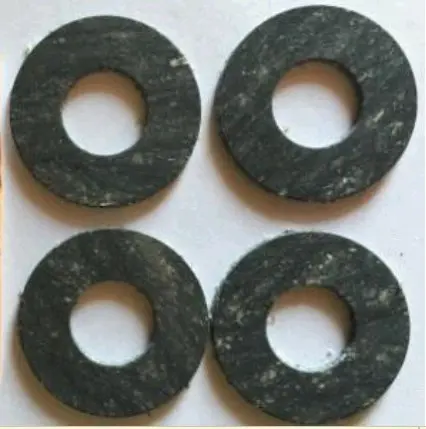

Прокладки пружин клапанів Дніпро МТ, 4 шт.

Прокладки пружин клапанів Дніпро МТ

Комплект із чотирьох кільцевих прокладок призначений для клапанного механізму двигуна мотоцикла Дніпро МТ. Кожна деталь установлюється під нижньою тарілкою пружин відповідного клапана. Таке розташування відокремлює опорну тарілку від нагрітої головки циліндра та зменшує передавання високої температури до клапанних пружин. Чотири прокладки дають змогу обслужити всі чотири клапанні позиції двигуна.

Призначення у клапанному механізмі

На кожному клапані двигуна МТ10-32 застосовуються внутрішня та зовнішня пружини, нижні кінці яких спираються на спільну тарілку. Кільцева прокладка розміщується безпосередньо під цією тарілкою та виконує функцію термоізоляційного прошарку. Вона не замінює прокладку клапанної кришки, мастилознімну деталь або ущільнення головки циліндра, тому під час добору потрібно враховувати її точне місце у складанні.

Стан цих прокладок перевіряють під час розбирання головок циліндрів, ремонту клапанного механізму, заміни пружин або відновлення клапанів та їхніх напрямних. Підставою для встановлення нового комплекту є руйнування, розтріскування, розшарування, сильне продавлювання чи втрата правильної кільцевої форми старих деталей. Повторно встановлювати пошкоджену прокладку не варто: нижня тарілка має спиратися на цілу деталь без перекосу, розривів і відсутніх фрагментів.

Що перевірити під час добору

• Модель техніки: комплект призначений для клапанного механізму мотоциклів Дніпро МТ.
• Кількість: набір містить чотири однакові кільцеві прокладки для чотирьох клапанних позицій.
• Місце встановлення: деталь розташовується в головці циліндра під нижньою опорною тарілкою клапанних пружин.
• Геометрія: перед замовленням зіставте зовнішній діаметр, діаметр центрального отвору й товщину зі знятою прокладкою або посадковим місцем конкретної головки.
• Конфігурація двигуна: за наявності нестандартних головок, змінених тарілок або доопрацьованого клапанного механізму орієнтуйтеся на фактичні розміри встановлених деталей.

Назву «прокладки клапанів» іноді вживають у скороченому вигляді, проте цей комплект належить саме до опор клапанних пружин. Він не призначений для герметизації стику клапанної кришки. Ця відмінність особливо важлива під час замовлення деталей для ремонту головки: зовні різні прокладки виконують різні завдання та не можуть замінювати одна одну.

Установлення під час ремонту головки циліндра

Монтаж виконують за розібраного клапанного механізму та знятого навантаження з пружин. Після розсухарювання послідовно знімають верхню тарілку, пружини й нижню тарілку, а потім видаляють стару прокладку. Посадкову поверхню очищають від її залишків і забруднень, не пошкоджуючи головку. Нову кільцеву деталь укладають рівно, суміщають із посадковим місцем і лише після цього повертають нижню тарілку, обидві пружини, верхню тарілку та сухарі.

Під час складання прокладка не повинна загинатися, виступати з-під тарілки або перекривати сусідні проходи. Одночасно доцільно оглянути обидві пружини, тарілки, сухарі та напрямну клапана: встановлення нових прокладок не усуває зношення інших деталей механізму. Після завершення робіт перевіряють правильність фіксації сухарів, вільний рух клапанів і регулюють теплові зазори відповідно до настанов для конкретної модифікації двигуна. Комплект підходить для планового відновлення обох головок і дає змогу замінити чотири прокладки за одне розбирання механізму.
