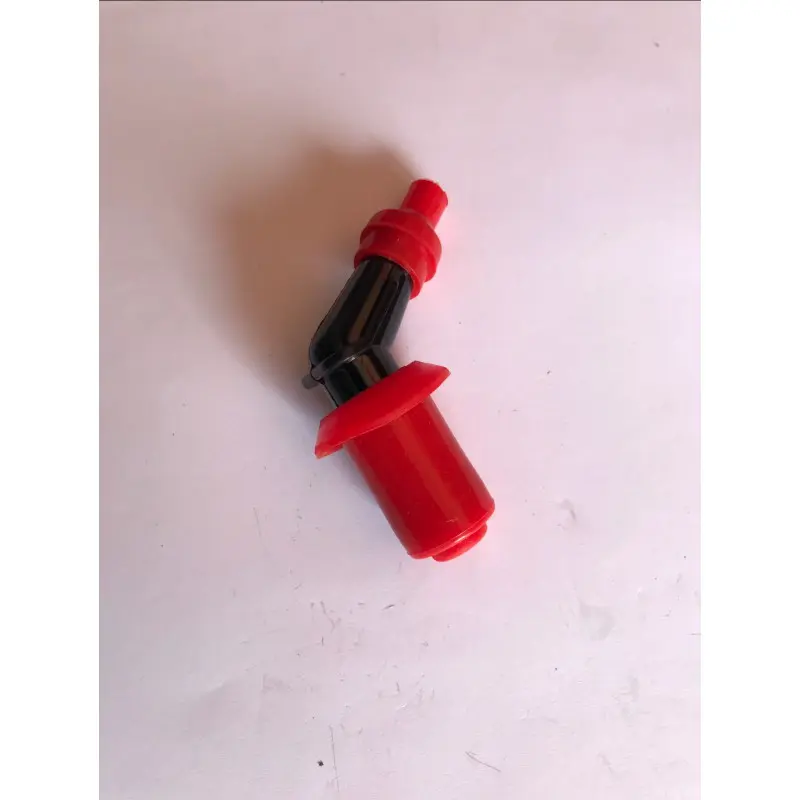

Ковпачок свічки 45°/135°, червоний, із захисною спідницею BBCm

Ковпачок свічки 45°/135° BBCm

Кутовий ковпачок з’єднує високовольтний провід зі свічкою запалювання мотоцикла, скутера або іншої мототехніки з бензиновим двигуном. Він установлюється на контактну частину свічки та передає імпульс від котушки запалювання. Виконання з кутом 45°/135° призначене для компонувань, де прямий ковпачок незручно розташувати біля головки циліндра або де провід має відходити вбік без різкого перегину. Червоні кінцеві частини поєднані з чорним кутовим корпусом, а розширена захисна спідниця закриває ділянку посадки.

Ковпачок належить до деталей, які потрібно добирати відповідно до конструкції штатної системи запалювання. Самого збігу зовнішнього кута недостатньо для сумісності. Важливі форма й розмір свічкової частини, тип верхнього контакту свічки, спосіб приєднання високовольтного проводу, наявність або відсутність вбудованого опору, а також вільний простір навколо свічки. Правильно підібрана деталь має надійно триматися на свічці, не натягувати провід і не впиратися в сусідні частини двигуна.

Що перевірити перед вибором

• Кут корпусу. Зіставте позначення 45°/135° і напрямок виходу проводу зі старим ковпачком. Після встановлення провід має проходити штатним маршрутом без залому біля входу в корпус.
• Посадку на свічці. Перевірте форму верхнього контакту свічки та будову внутрішнього з’єднання. Ковпачки можуть бути розраховані на різні види свічкових виводів, тому збіг різьби самої свічки ще не означає відповідної посадки.
• З’єднання з проводом. Порівняйте діаметр високовольтного проводу та спосіб його фіксації. У поширених конструкціях ковпачок нагвинчується на кінець проводу, проте під час заміни слід дотримуватися будови штатної деталі.
• Електричні параметри. Ковпачки свічок випускають як без опору, так і з вбудованим резистором. Потрібний варіант визначається конструкцією системи запалювання; його слід звірити з настановою з обслуговування або параметрами знятої деталі.
• Розміри місця встановлення. Переконайтеся, що кутовий корпус і захисна спідниця вміщуються біля головки циліндра, не заважають кожухам та дають змогу зняти ковпачок під час подальшого обслуговування.

Коли потрібна заміна

Приводом перевірити ковпачок є тріщини корпусу або ущільнювальних частин, послаблена посадка, пошкодження місця входу проводу, сліди перегрівання чи окиснення контакту. Несправності ковпачка та високовольтного проводу можуть супроводжуватися пропусками запалювання, нерівним холостим ходом, зниженням потужності й ускладненим запуском. Такі ознаки виникають і через інші неполадки, тому перед заміною корисно оглянути свічку, провід і котушку, а також перевірити надійність усіх з’єднань.

Установлення та перевірка

Роботи виконують на зупиненому й охололому двигуні. Старий ковпачок знімають, тримаючи за корпус, щоб не пошкодити високовольтний провід. Перед монтажем перевіряють кінець проводу: на ньому не повинно бути обгорілих ділянок, зруйнованої ізоляції чи послабленого контакту. Новий ковпачок з’єднують із проводом у спосіб, передбачений конструкцією, а потім повністю встановлюють на свічку. Посадка має бути щільною, а захисна спідниця — розташовуватися без перекосу.

Після монтажу провід прокладають без натягу, гострих перегинів і контакту з дуже гарячими або рухомими деталями. Не варто використовувати ковпачок як ручку для витягування проводу. Під час першого запуску перевірте стабільність роботи двигуна та переконайтеся, що з’єднання не послаблюється від вібрації. Модель 45°/135° підходить для ремонту лише за умови збігу посадки, електричного виконання та геометрії зі штатною деталлю.
