Корпус підшипника 6210 заднього моста Jinma 200/204/240/244

Корпус підшипника 6210 заднього моста Jinma 200/204/240/244

Корпус призначений для встановлення підшипника 6210 у задньому мосту мінітракторів Jinma 200, 204, 240 і 244. Деталь утворює нерухоме посадкове місце для підшипника, утримує його в передбаченому положенні та з’єднує опору із суміжною частиною моста. Такий корпус потрібний під час ремонту, коли попередня деталь пошкоджена, деформована або вже не забезпечує правильну й стабільну посадку підшипника.

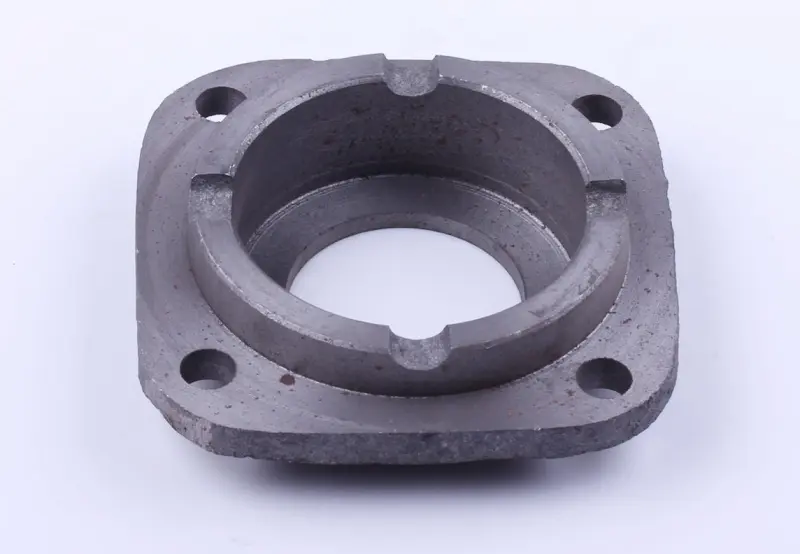

Конструкція має квадратний фланець із заокругленими кутами, чотири кріпильні отвори та центральну ступінчасту циліндричну порожнину. Кільцевий виступ навколо посадкової зони допомагає точно розташувати корпус відносно суміжної деталі. На внутрішньому кільцевому виступі виконано чотири відкриті пази. Ця конфігурація важлива для добору: однакове позначення підшипника ще не означає, що будь-який корпус підійде за фланцем, висотою, розташуванням отворів і формою внутрішніх ступенів.

Що перевірити під час вибору

• Модель техніки. Корпус заявлений для мінітракторів Jinma 200, Jinma 204, Jinma 240 і Jinma 244. Враховуйте конкретне виконання заднього моста та проведені раніше ремонти.
• Тип підшипника. Посадкова частина розрахована на підшипник із позначенням 6210; під час добору звірте це позначення зі встановленою деталлю.
• Форму фланця. Порівняйте зовнішній контур, заокруглення кутів і положення чотирьох кріпильних отворів зі знятим корпусом.
• Центральну посадку. Зіставте діаметр, глибину та послідовність внутрішніх ступенів. Ці параметри визначають положення підшипника після складання.
• Приєднувальні поверхні. Перевірте висоту корпусу, форму кільцевого виступу та розташування пазів. Суміжні площини мають збігатися без перекосу й примусового припасування.

Коли корпус потребує заміни

Підставою для заміни є тріщини, відколи, деформація фланця, пошкодження кріпильних отворів або помітне вироблення посадкового місця. Окремої уваги потребують сліди провертання зовнішнього кільця підшипника, втрата щільності посадки та нерівності на площині прилягання. Новий підшипник не усуне дефект пошкодженого корпусу: за вільної або перекошеної посадки навантаження розподіляється неправильно, тому перед складанням необхідно оцінити стан обох деталей.

Шум, биття чи люфт у зоні заднього моста самі по собі не вказують лише на корпус. Під час розбирання додатково перевіряють підшипник 6210, вал, кріплення та прилеглі деталі. Такий огляд допомагає визначити причину несправності й не залишити в механізмі компоненти з критичним виробленням.

Рекомендації зі встановлення

Перед монтажем очистьте посадкове місце та площину з’єднання від забруднень і залишків старих ущільнювальних матеріалів. Переконайтеся, що на суміжних поверхнях немає задирок, вм’ятин і частинок, здатних спричинити перекіс. Підшипник має входити в корпус способом, передбаченим технологією ремонту, з передаванням монтажного зусилля на відповідне кільце. Удари по краях фланця та встановлення корпусу з перекосом неприпустимі.

Спочатку сумістіть центральну посадку й усі чотири кріпильні отвори, після чого переконайтеся, що фланець прилягає до поверхні рівномірно. Кріплення затягують послідовно, без однобічного притискання, з моментом із документації до конкретної модифікації мінітрактора. Після складання перевіряють вільне обертання суміжних деталей, відсутність заїдання, биття та ненормального люфту. Ретельне порівняння геометрії старого й нового корпусів до початку ремонту зменшує ризик повторного розбирання заднього моста.
