Задня кришка корпусу підйомника Jinma 200/204/240/244 TD

Задня кришка корпусу підйомника Jinma 200/204/240/244 TD

Корпусна деталь призначена для ремонту гідравлічного підйомника та механізму навісного обладнання мінітракторів Jinma 200, 204, 240 і 244. Кришка монтується в задній частині корпусу, закриває внутрішню порожнину та бере участь у правильному розташуванні сполучених деталей підйомного механізму. Це профільна запчастина для відновлення штатної конструкції, а не універсальна пластина, тому під час вибору потрібно враховувати модель трактора, виконання підйомника й геометрію попередньої кришки.

Призначення та конструкція

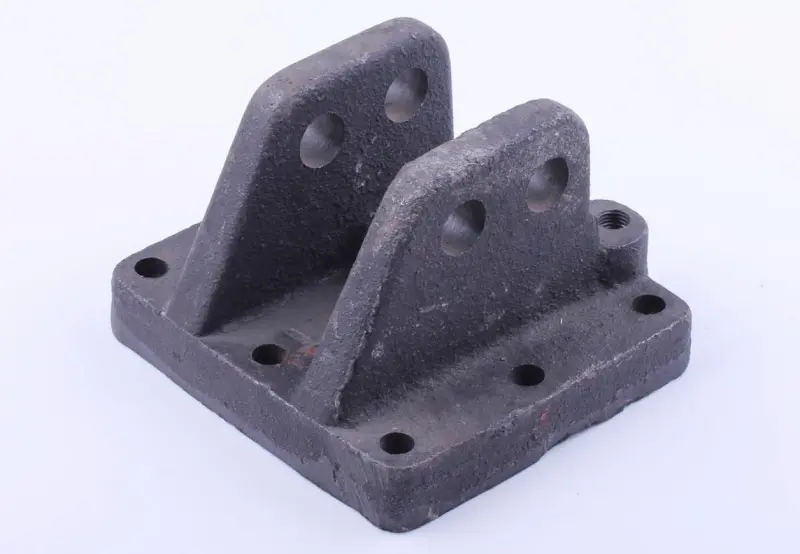

Суцільна лита деталь має широку прямокутну основу та дві паралельні вертикальні провушини. В основі передбачені кріпильні отвори для з’єднання з корпусом підйомника, а в провушинах — отвори під деталі шарнірного з’єднання. Окремий різьбовий приплив є ще однією контрольною точкою під час зіставлення запчастини. Така конфігурація закриває задню частину корпусу й водночас надає передбачені конструкцією місця для приєднання деталей механізму.

Кришка працює у складі гідравлічної системи навісного обладнання. Разом зі сполучною поверхнею та передбаченим ущільненням вона відокремлює внутрішню порожнину корпусу від зовнішнього середовища, допомагає утримувати робочу рідину й захищає розташовані всередині компоненти від забруднення та випадкових механічних впливів. Справність деталі особливо важлива в місці з’єднання з корпусом: тріщини, деформація площини, пошкоджена різьба або розбиті отвори можуть порушити посадку та спричинити витік чи неправильне положення пов’язаних деталей.

Що перевірити під час добору

• Модель техніки: заявлене застосування охоплює мінітрактори Jinma 200, Jinma 204, Jinma 240 і Jinma 244.
• Виконання деталі: позначення TD потрібно враховувати як частину назви конкретної позиції та не добирати кришку лише за зовнішньою подібністю.
• Контур основи: порівняйте довжину, ширину, форму кутів і розташування всіх точок кріплення з демонтованою деталлю.
• Отвори основи: мають збігатися їх кількість, діаметр, взаємна відстань і положення відносно країв.
• Вертикальні провушини: перевірте відстань між паралельними стінками, висоту та розташування парних отворів.
• Різьбовий приплив: зіставте бік його встановлення, положення та параметри різьби з конструкцією вашого підйомника.
• Сполучна площина: посадковий контур і канали не повинні відрізнятися від корпусу конкретної модифікації трактора.

Під час порівняння враховують усі ознаки разом. Однакове позначення сімейства Jinma не виключає відмінностей між роками випуску та варіантами оснащення. Якщо попередня кришка збереглася, найзручніше безпосередньо зіставити основу, провушини й різьбовий отвір. За відсутності зразка деталь добирають за документацією саме до встановленого гідропідіймального механізму.

Встановлення та обслуговування

Заміна потребує доступу до задньої частини підйомника та роз’єднання пов’язаних деталей механізму. Перед розбиранням навісне обладнання знімають або надійно розвантажують, трактор фіксують, тиск у гідросистемі скидають, а робочу рідину видаляють у порядку, передбаченому настановою з ремонту конкретної моделі. Після демонтажу старої кришки очищають сполучну поверхню, перевіряють стан різьби, кріплення та ущільнення. Пошкоджене або таке, що втратило форму, ущільнення повторно не використовують.

Нову кришку встановлюють без ударного припасування та перекосу. Кріплення затягують рівномірно з моментом, установленим для трактора, після чого відновлюють з’єднання підйомного механізму й рівень робочої рідини. До повного навантаження перевіряють нерухому посадку кришки, відсутність підтікання на стику та вільну роботу навісного механізму. Правильно дібрана деталь повертає корпусу штатне закриття та дає змогу виконати ремонт без перероблення передбачених місць кріплення.
