Підйомний вал Jinma 200/204/240/244, L-380 мм, Z-8/31/8

Підйомний вал для навісної системи Jinma

Підйомний вал призначений для механізму гідравлічного підйомника тракторів Jinma 200, 204, 240 і 244. Деталь бере участь у передаванні зусилля до важелів навісної системи, завдяки чому встановлене позаду обладнання підіймається та опускається. Вал обирають для ремонту механізму в разі зношення шліців, появи люфту, деформації або пошкодження посадкових ділянок.

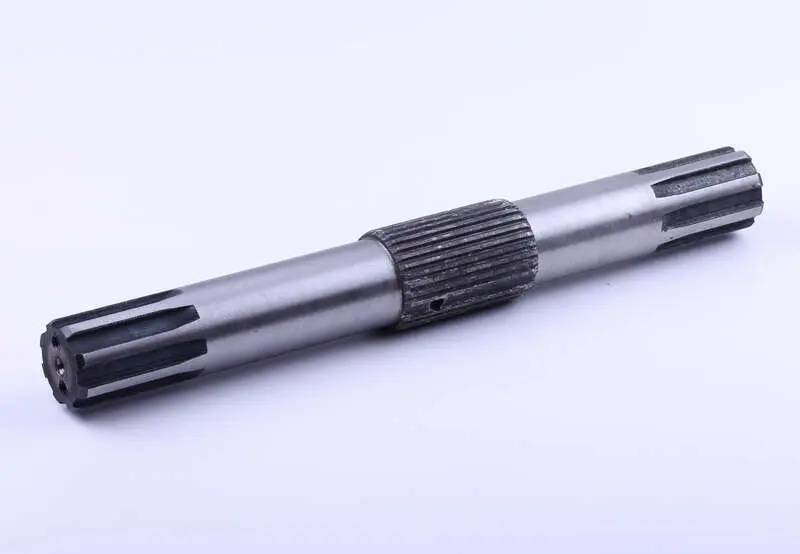

Довжина деталі становить 380 мм. Конфігурація Z-8/31/8 позначає поєднання трьох шліцьових ділянок: двох крайніх із 8 шліцами та центральної з 31 шліцом. Така геометрія має точно відповідати сполученим важелям і деталям підйомника. Вал має гладкі посадкові поверхні, центральну шліцьову зону та шліцьові закінчення з обох боків. Поперечний отвір у центральній частині також потрібно враховувати під час порівняння з демонтованою деталлю.

Що перевірити під час добору

• Модель трактора: вал заявлений для Jinma 200, 204, 240 і 244. Якщо конструкція конкретної машини змінювалася, добір виконують за фактично встановленою деталлю.
• Загальну довжину: потрібний розмір — 380 мм. Старий вал вимірюють між крайніми торцями без урахування положення важелів.
• Схему шліців: конфігурація 8/31/8 повинна збігатися, зокрема кількість шліців на обох кінцях і в центральній зоні.
• Розташування ділянок: порівнюють довжину та положення гладких посадок, центральних шліців, крайніх з'єднань і поперечного отвору.
• Стан сполучених деталей: перед складанням перевіряють важелі, втулки, посадкові місця та кріплення. Їхнє значне зношення може залишити люфт навіть після встановлення нового вала.

Коли потрібна заміна

Підставою для перевірки підйомного вала стають вільний хід важелів, нерівномірний рух навіски, сторонній шум у механізмі або помітний перекіс. Під час розбирання оцінюють прямолінійність деталі, стан усіх шліців і гладких посадкових поверхонь. Заокруглені, зім'яті чи частково зруйновані шліци погіршують з'єднання з важелями, а пошкоджені посадки перешкоджають правильному центруванню. Деформований вал не варто повертати до механізму, адже неспіввісність збільшує навантаження на пов'язані деталі.

Рекомендації зі встановлення

Перед монтажем посадкові місця очищають від забруднень і залишків старого мастила, після чого перевіряють вільне та співвісне сполучення всіх деталей. Вал не можна запресовувати ударами через шліцьові закінчення: пошкодження крайок ускладнить складання та погіршить посадку важелів. Положення центральної ділянки, крайніх шліців і отвору має повторювати розташування знятої деталі. Кріплення та фіксатори встановлюють у передбачені місця, а після складання перевіряють хід механізму без навісного обладнання і лише потім — під навантаженням.

Для впевненого вибору недостатньо орієнтуватися лише на назву трактора. Порівняйте старий вал за довжиною 380 мм, схемою Z-8/31/8, розташуванням трьох шліцьових зон, гладких посадок і отвору. Збіг цих ознак допомагає відновити правильну взаємодію важелів гідравлічного підйомника та уникнути встановлення деталі іншої модифікації.
