Кульова опора верхня для ATV 150 cc JPX

Верхня кульова опора JPX для ATV 150 cc

Деталь призначена для верхньої точки шарнірного з’єднання важеля підвіски з поворотним кулаком квадроцикла класу 150 cc. Рухоме з’єднання дає кулаку змогу змінювати положення під час повороту колеса та ходу підвіски, зберігаючи зв’язок між спряженими деталями. Верхнє виконання є принциповим критерієм добору: цю опору не можна автоматично вважати взаємозамінною з нижньою, навіть якщо обидві позиції заявлені для ATV однакового класу.

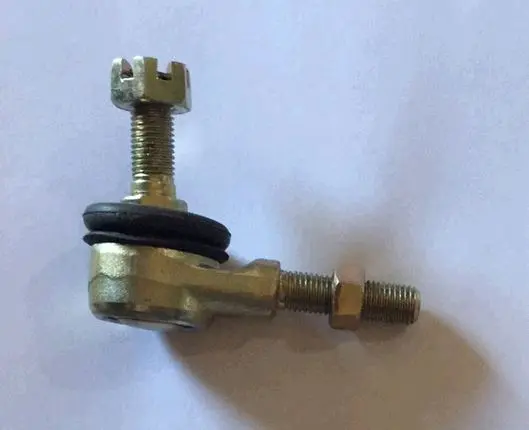

Конструкція включає корпус шарніра, вертикально розташований палець із різьбою та корончастою гайкою, бічний різьбовий хвостовик із гайкою, а також захисний пильовик навколо рухомої частини. Пильовик закриває зону шарніра від забруднень та утримує мастило всередині з’єднання. Під час монтажу його не можна проколювати інструментом, перекручувати або затискати між спряженими поверхнями: пошкодження захисної оболонки прискорює потрапляння бруду та зношування рухомої пари.

Що перевірити перед вибором

Позначення 150 cc вказує на заявлену сферу застосування, проте самого об’єму двигуна недостатньо для точного добору деталі підвіски. У квадроциклів одного класу можуть відрізнятися важелі, кулаки, різьби та геометрія кріплень. Нову опору потрібно зіставити зі знятою деталлю та місцем установлення за всіма основними ознаками.

• Положення: потрібна саме верхня опора, що встановлюється між верхнім важелем і поворотним кулаком.
• Конфігурація: порівнюються форма корпусу, напрямок пальця та розташування бічного різьбового хвостовика.
• Різьбові з’єднання: перевіряються діаметри, крок, довжина різьбових ділянок і тип застосованих гайок.
• Посадка пальця: мають збігатися довжина та геометрія ділянки, яка входить у поворотний кулак.
• Габарити: зіставляються довжина корпусу, відстань між функціональними ділянками та вільний простір біля важеля.

Порівняння виконують до початку встановлення, не намагаючись компенсувати невідповідність розточуванням отвору, примусовим затягуванням або зміною форми деталі. Надто вільна посадка не забезпечує правильного з’єднання, а надмірно туга може пошкодити кулак чи різьбу. Якщо стара опора деформована, розміри краще звіряти не лише за нею, а й за справним посадковим місцем.

Коли потрібна заміна

Перевірка кульової опори необхідна в разі появи люфту у верхній частині з’єднання, стукоту на нерівностях, нечіткої реакції на поворот, відведення квадроцикла вбік або нерівномірної зміни положення колеса. Додаткові підстави для заміни — тріщина пильовика, сліди виходу мастила, корозія пальця, пошкодження різьби та помітна деформація корпусу. Схожі прояви можуть спричиняти втулки важеля, кермові наконечники, підшипники маточини та інші деталі підвіски, тому перед ремонтом перевіряють увесь вузол.

Установлення та контроль після ремонту

Роботи виконують на надійно зафіксованому квадроциклі з розвантаженою підвіскою. Посадкові поверхні важеля й кулака очищають та оглядають: розбите гніздо, тріщина чи деформація можуть спричинити люфт навіть із новою опорою. Палець має входити в посадку без перекосу, а різьбові з’єднання затягують із моментом, передбаченим документацією конкретної моделі ATV. Корончасту гайку стопорять способом, передбаченим конструкцією; випадкове кріплення замість належного фіксатора застосовувати не слід.

Після складання перевіряють вільний рух шарніра, відсутність люфту, правильне положення пильовика та проміжки до сусідніх деталей у всьому доступному діапазоні ходу й повороту. Після втручання в передню підвіску також контролюють положення коліс і параметри регулювання. Така послідовність допомагає встановити верхню кульову опору JPX без перекосу та вчасно виявити зношування спряжених деталей.
