Трос стоянкового гальма ATV 250 JS FLD

Трос стоянкового гальма ATV 250 JS FLD

Трос призначений для механічного приводу стоянкового гальма квадроцикла ATV 250 JS FLD. Він передає зусилля від органа керування до паркувального механізму та допомагає утримувати гальмо ввімкненим без постійного натискання рукою або ногою. Деталь підходить для ремонту приводу, у якому штатний трос розтягнувся, заїдає, пошкоджений або вже не забезпечує нормального ввімкнення та повного відпускання гальма.

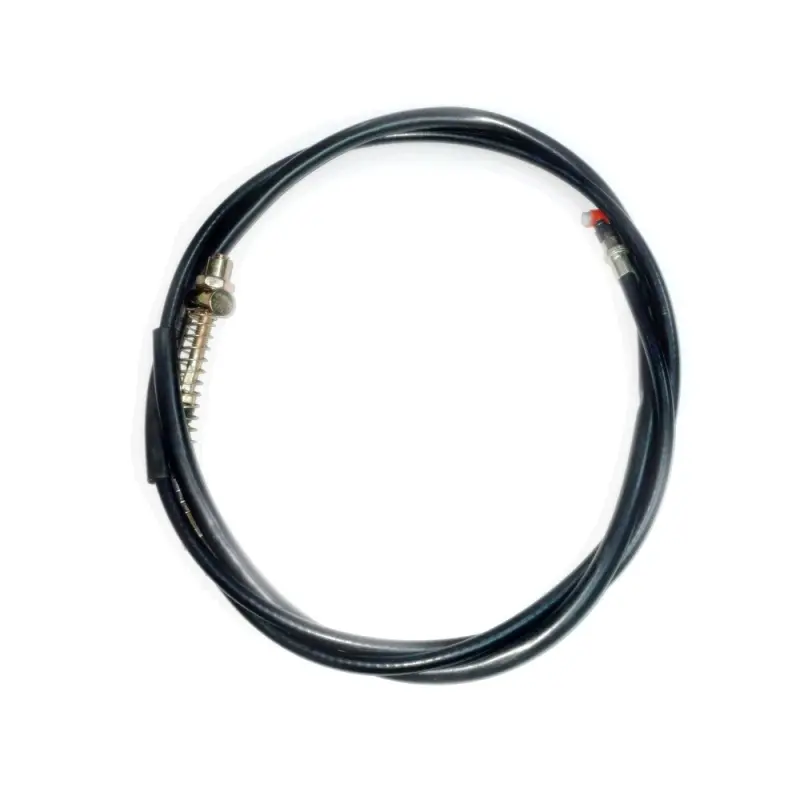

Конструкція містить гнучкий трос у чорній зовнішній оболонці, кінцеві з'єднання та різьбову регулювальну ділянку з гайками. Біля одного з кінців розташована відкрита пружинна секція. Така конфігурація потребує правильного розміщення за штатною трасою: оболонка має зайняти передбачені точки фіксації, а наконечники — без перекосу з'єднатися з відповідними частинами механізму. Регулювальна ділянка дає змогу налаштувати привід після монтажу, проте конкретне положення гайок визначається конструкцією квадроцикла та станом інших деталей гальма.

Що перевірити під час підбору

• Модель і виконання техніки. Позначення ATV 250 JS FLD має відповідати модифікації квадроцикла. Лише об'єм двигуна не гарантує збігу приводу.
• Загальну довжину та довжину оболонки. Новий трос повинен проходити штатним маршрутом без натягу на поворотах і без зайвих петель.
• Форму обох наконечників. Порівняйте їх зі з'єднаннями знятої деталі, зокрема спосіб посадки та напрямок виходу троса.
• Різьбовий регулювальний вузол. Мають збігатися його розташування, довжина доступної різьби, спосіб фіксації гайками та можливість встановлення у штатний кронштейн.
• Пружинну секцію й точки кріплення оболонки. Їхнє положення повинно відповідати компонуванню паркувального механізму конкретного квадроцикла.

Перед замовленням зручно зняти стару деталь і зіставити її геометрію з новим тросом по всій довжині. Особливу увагу приділяють ділянкам біля наконечників, регулювальних гайок та опор оболонки: зовні подібні троси для ATV можуть відрізнятися саме цими частинами. Якщо попереднього троса немає, параметри слід звіряти за моделлю, роком і виконанням техніки, а також за схемою гальмівного приводу.

Установлення та регулювання

Монтаж виконують за маршрутом демонтованого троса зі збереженням передбачених точок кріплення. Оболонку не можна перетискати кріпленням, прокладати з різкими перегинами або підводити до рухомих частин і деталей, які сильно нагріваються. Наконечники встановлюють без бічного перекосу, після чого перевіряють вільне переміщення приводу. Різьбову ділянку регулюють так, щоб стоянкове гальмо впевнено вмикалося, а після відпускання механізм повністю повертався у початкове положення.

Після встановлення роботу перевіряють на нерухомій техніці: кілька разів вмикають і відпускають стоянкове гальмо, контролюють хід приводу та положення регулювальних гайок. Далі переконуються, що з вимкненим механізмом гальмо не залишається підтягнутим, а у ввімкненому стані квадроцикл утримується на місці. Якщо діапазону регулювання недостатньо, трос рухається із заїданням або з'єднання розташовуються під кутом, експлуатацію відкладають до перевірки сумісності та стану сполучених деталей.

Заміна особливо актуальна в разі пошкодження зовнішньої оболонки, помітного збільшення ходу органа керування, утрудненого переміщення троса або неможливості нормально відрегулювати паркувальний механізм. Одночасно варто оглянути кронштейни, фіксатори та точки приєднання: справний новий трос не компенсує деформоване кріплення чи несправність самого гальмівного механізму. Правильний збіг геометрії та акуратне налаштування забезпечують передбачуване ввімкнення і повне відпускання стоянкового гальма.
