Трос переднього гальма ATV 250 LONGDING JPX

Трос переднього гальма для ATV 250 LONGDING JPX

Трос призначений для механічного приводу передніх гальм квадроцикла ATV 250 LONGDING JPX. Він з’єднує гальмівний важіль із виконавчими механізмами та передає створене водієм зусилля до передньої осі. Деталь підходить для ремонту штатної системи, коли попередній трос розтягнувся, пошкодився, переміщується з відчутним опором або вже не дає правильно відрегулювати вільний хід важеля.

Конструкція та призначення

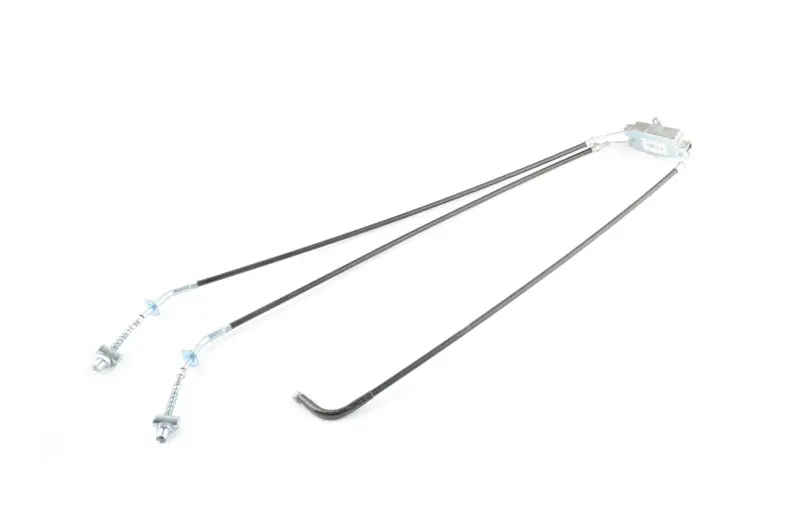

Розгалужена будова поєднує одну довгу керувальну частину та дві окремі гілки, що прямують до передніх гальм. Таке виконання дає змогу приводити механізми з обох боків передньої осі одним важелем. На кінцях передбачені металеві наконечники та різьбові регулювальні ділянки. Зовнішні оболонки спрямовують внутрішні троси заданою трасою та дають змогу передавати тягове зусилля під час поворотів керма й роботи підвіски.

Справний привід має рухатися без заїдань, повертатися після відпускання важеля та зберігати встановлене регулювання. Підставою для заміни є пошкодження оболонки, заломи, сліди корозії на внутрішньому тросі, розпушення жил, тугий хід або неможливість отримати нормальний діапазон роботи штатними регуляторами. Продовжувати користуватися зношеною деталлю не слід: нестабільний хід приводу заважає точно налаштувати одночасну роботу передніх гальм.

Що перевірити під час вибору

Позначення ATV 250 саме по собі не описує всі варіанти рам, важелів і передніх гальмівних механізмів. Перед замовленням необхідно зіставити нову деталь зі знятим тросом і точною модифікацією LONGDING JPX. Для правильного добору мають значення не лише призначення та модель техніки, а й повна геометрія приводу.

• Загальна конфігурація: одна керувальна гілка має переходити у дві гілки переднього гальма.
• Довжина кожної частини: порівнюйте оболонки та вільні ділянки внутрішнього троса вздовж усієї траси, а не лише сумарну довжину.
• Форма наконечників: кріплення з боку важеля та гальмівних механізмів мають відповідати посадковим місцям штатної деталі.
• Регулювальні ділянки: перевірте розташування різьби, спосіб фіксації оболонок і доступний діапазон натягу.
• Точка розгалуження: її положення має відповідати штатному прокладанню та не створювати натягу під час повороту керма.

Установлення та регулювання

Перед демонтажем корисно зафіксувати маршрут старого троса й положення всіх напрямних. Нову деталь прокладають штатною трасою без перекручування, різких перегинів і контакту з рухомими частинами. Коли кермо повністю повернуте в обидва боки, оболонки не повинні натягуватися, перетискатися або обмежувати керування. Обидві вихідні гілки встановлюють без перекосу, після чого регулюють вільний хід і рівномірність спрацьовування правого та лівого передніх механізмів.

Після монтажу потрібно кілька разів натиснути й відпустити важіль, перевірити вільне повернення приводу та надійність усіх кріплень. Далі роботу гальм контролюють на нерухомому квадроциклі та за мінімальної швидкості на безпечному майданчику. Якщо важіль не повертається, одна сторона спрацьовує раніше за іншу або регулювального діапазону бракує, необхідно повторно перевірити прокладання, посадку наконечників і відповідність деталі конкретній версії ATV.

Цей трос обирають для відновлення штатного механічного керування передніми гальмами ATV 250 LONGDING JPX. Точне порівняння конструкції зі знятою деталлю допомагає відрізнити її від схожих тросів для китайських квадроциклів і правильно виконати налаштування після встановлення.
