Складані важелі гальма та зчеплення FLD mod 2 для ATV, Lifan, Minsk, Shineray і Pitbike, метал

Складані важелі гальма та зчеплення FLD mod 2

Комплект призначений для керування гальмом і зчепленням на сумісних квадроциклах, мотоциклах та пітбайках. До переліку техніки, для якої пропонується ця модифікація, належать ATV, Lifan, Minsk, Shineray і Pitbike. Водночас у межах цих марок і типів техніки застосовуються різні органи керування, тому під час вибору потрібно враховувати не лише назву виробника, а й будову штатних деталей.

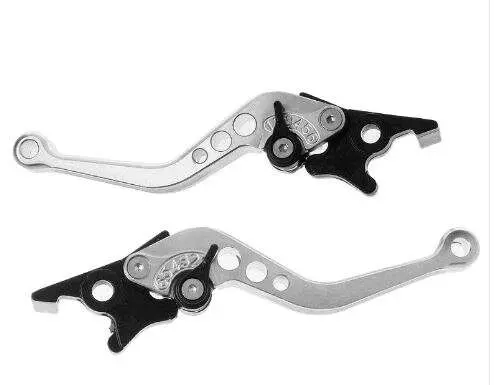

Важелі виготовлені з металу та поєднують сріблясті руків’я з чорними основами. Кожен важіль має шарнірну відкидну ділянку. Під час контакту з перешкодою або падіння така конструкція дає руків’ю змогу відхилитися відносно основи, зменшуючи навантаження на довгу частину деталі. Це практично для квадроциклів і пітбайків, які використовуються поза асфальтом та частіше зазнають ударів у зону керма.

Конструкція та регулювання

Біля осі кожного важеля розташований регулювальний механізм. Він дає змогу підібрати положення руків’я відносно ручки керма відповідно до розміру долоні та звичного хвату. Налаштовувати потрібно обидві сторони: після регулювання важіль має рухатися без заїдання, самостійно повертатися у початкове положення та забезпечувати повний хід керованого механізму.

• Відкидна схема: шарнір дозволяє руків’ю відхилятися під час удару та зменшує ризик пошкодження його довгої частини.
• Регульоване положення: поворотний регулятор біля осі допомагає налаштувати відстань до ручки керма під долоню водія.
• Металеве виконання: відповідає штатному призначенню деталі та забезпечує звичну жорсткість важеля керування.
• Узгоджений вигляд: гальмівна сторона і сторона зчеплення виконані в єдиному сріблясто-чорному оформленні.

Як перевірити сумісність

Перед замовленням порівняйте нові деталі зі штатними важелями вашої техніки. Важливі сторона встановлення, форма чорної основи, розташування та діаметр осьового отвору, відстані між точками кріплення, напрямок відкидного шарніра і конфігурація ділянки, що взаємодіє з приводом. Окремо перевірте спосіб з’єднання з тросом або гальмівним механізмом: посадка наконечника, контактна поверхня та потрібний вільний хід мають відповідати початковій конструкції.

Позначення mod 2 вказує на конкретний варіант виконання, тому зовні подібний важіль іншої модифікації не варто вважати прямою заміною без порівняння. Назви ATV, Lifan, Minsk, Shineray і Pitbike визначають сферу застосування, але не означають встановлення на кожну модель, рік випуску чи комплектацію. Найнадійніший критерій вибору — повний збіг геометрії демонтованого важеля та його основи в усіх функціональних точках.

Встановлення та початкове налаштування

Перед монтажем огляньте осі, кріплення й суміжні деталі на кермі. Зношена втулка, деформоване кріплення або пошкоджений трос можуть залишити люфт навіть після встановлення нових важелів. Вісь повинна входити без перекосу, а кріплення — утримувати деталь без надмірного бокового затискання. Після складання перевірте повний хід обох важелів, їх повернення, відсутність заїдань і правильне спрацювання відповідного механізму.

Початкову перевірку виконують на нерухомій техніці. Потім роботу гальма та зчеплення оцінюють на малій швидкості в безпечному місці, за потреби коригуючи положення регулятора і вільний хід. Комплект доцільний для ремонту після згинання, появи тріщини або надмірного люфту штатних важелів, а також для переходу на складане регульоване виконання за умови повного збігу посадкової геометрії.
