Паливний кран ATV із двома штуцерами LINE JPX

Паливний кран ATV із двома штуцерами LINE JPX

Механічний кран призначений для ручного керування подаванням бензину в паливній системі квадроцикла. Деталь установлюється в розрив шлангової магістралі між баком і карбюратором та дає змогу перекрити потік важелем. Така можливість потрібна під час обслуговування техніки, від’єднання паливного шланга, ремонту карбюратора та тривалої стоянки квадроцикла.

Конструкція та призначення

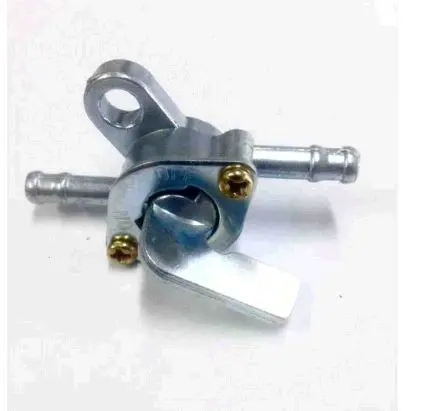

Кран має лінійну конфігурацію: два штуцери для шлангів розташовані з протилежних боків корпусу. На центральній частині встановлений поворотний металевий важіль, яким водій відкриває або перекриває прохід. Окреме монтажне вушко з отвором дає змогу закріпити кран у передбаченому місці та зменшити навантаження на шланги. Корпус стягнутий двома гвинтами, які утримують кришку запірного механізму.

Ручне керування не залежить від розрідження у впускному тракті: положення крана задається безпосередньо важелем. Перед запуском двигуна прохід відкривають, а перед розбиранням паливної магістралі закривають. Кран також допомагає локалізувати ділянку системи під час пошуку причини витоку або нестабільного подавання бензину. Конкретне положення важеля для відкритого й закритого режиму потрібно визначити після встановлення перевіркою потоку, оскільки позначення положень для цієї версії не заявлені.

Що перевірити під час підбору

• Схему підключення. Для цієї моделі потрібні два шлангові з’єднання, розташовані на одній лінії з різних боків корпусу. Її не слід плутати з кранами, що мають один штуцер, вакуумний канал або кріпляться безпосередньо до бака.
• Зовнішній діаметр штуцерів. Паливні шланги мають надягатися щільно, без надмірного розтягування та вільного люфту. Точний розмір перед замовленням порівнюють зі старою деталлю і внутрішнім діаметром наявних шлангів.
• Орієнтацію з’єднань. Перевірте напрямок підведення обох шлангів і наявність місця для прямої ділянки біля штуцерів. Перегин або натяг магістралі здатні обмежити потік і поступово послабити з’єднання.
• Точку кріплення. Розташування та розмір отвору в монтажному вушку мають відповідати місцю встановлення на квадроциклі. Після закріплення корпус не повинен торкатися гарячих чи рухомих деталей.
• Вільний простір для важеля. Руків’я має повертатися на повний доступний хід і залишатися доступним після встановлення облицювання, сидіння або сусідніх компонентів.

Назва ATV вказує на застосування в паливній системі квадроциклів, проте не визначає конкретну модель, об’єм двигуна чи рік випуску. Навіть у зовні схожої техніки можуть відрізнятися діаметр шлангів, напрямок магістралі та місце кріплення. Найкраще зіставити новий кран зі знятим за кількістю штуцерів, їх розташуванням, габаритами корпусу, формою вушка і траєкторією руху важеля.

Заміна та встановлення

Підставою для заміни є підтікання бензину через корпус або з’єднання, пошкодження штуцера, заїдання важеля чи неможливість повністю зупинити потік. До початку робіт пальне перекривають доступним штатним способом, а ділянку магістралі звільняють від залишків бензину. Старі шланги потрібно оглянути: потріскані, затверділі або розтягнуті кінці не забезпечать щільного з’єднання навіть зі справним краном.

Кран закріплюють без перекосу, після чого шланги надягають на штуцери на достатню глибину та фіксують відповідними затискачами, передбаченими конструкцією техніки. Магістраль прокладають без заломів, контакту з гострими крайками й натягу під час повороту керма або переміщення підвіски. Перед запуском двигуна з’єднання перевіряють спочатку при закритому, а потім при відкритому положенні важеля. Бензин не повинен з’являтися на корпусі, біля гвинтів і в місцях посадки шлангів.

Ця модель підходить для ремонту квадроцикла, у якому використовується компактний лінійний кран із двома протилежними штуцерами та окремим монтажним вушком. Точне порівняння приєднувальних частин зі старою деталлю допомагає зберегти штатне прокладання магістралі й отримати зручне ручне керування потоком пального.
