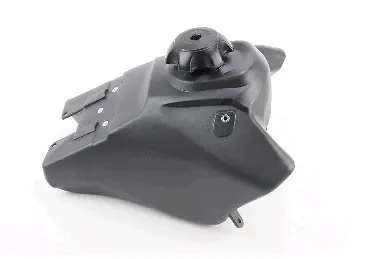

Паливний бак FLD для пітбайка TTR125

Паливний бак FLD для пітбайка TTR125

Використовується в паливній системі пітбайка та розрахований на конфігурацію TTR125. Бак слугує резервуаром для бензину, займає штатне місце в рамі й забезпечує подавання пального до карбюратора через вихідний патрубок і паливну арматуру мотоцикла. Чорний корпус має складну профільну форму, зверху розташована заливна горловина з кришкою, а по краях передбачені ділянки для фіксації на техніці. Така деталь потрібна під час відновлення пітбайка після пошкодження старого бака, появи протікання, порушення геометрії корпусу або кріпильних зон.

Призначення та особливості конструкції

Бак розрахований не на універсальне встановлення, а на пітбайк у виконанні TTR125. Його форма пов’язана з розташуванням рами, сидіння, бічного пластику та інших деталей верхньої частини мотоцикла. Правильна посадка важлива не лише для зовнішнього вигляду: корпус має розміщуватися без перекосу, не впиратися в сусідні деталі та давати змогу прокласти паливний шланг без перегинів. Заливна горловина залишається доступною після складання, а нижнє підключення має відповідати схемі подавання бензину, що використовується на мотоциклі.

Позначення TTR125 трапляється на різних пітбайках і саме по собі не замінює перевірку форми. Ця позиція належить саме до баків для пітбайка, тому її не варто вибирати лише за збігом індексу з назвою мотоцикла іншого типу. Перед замовленням зіставте деталь зі знятим баком і компонуванням своєї техніки.

Що перевірити під час підбору

• Загальну геометрію. Порівняйте контур корпусу, його висоту в зоні сидіння та форму бічних частин.
• Точки кріплення. Перевірте розташування всіх опор, отворів і притискних ділянок, а також спосіб фіксації спереду та ззаду.
• Заливну частину. Горловина й кришка мають залишатися доступними та не конфліктувати із сидінням або пластиком.
• Підключення пального. Зіставте місце виходу пального, положення крана чи перехідника та напрямок прокладання шланга до карбюратора.
• Сусідні деталі. Переконайтеся, що бак підходить до встановленого комплекту пластику, сидіння та рами конкретного пітбайка.
• Потрібні комплектуючі. Заздалегідь визначте, чи знадобляться окремо кран, шланг, фільтр, ущільнення та кріплення; ці позиції не можна вважати частиною набору без прямої вказівки.

Встановлення та перевірка після заміни

Монтаж виконують на чистій техніці після видалення пального зі старого бака. Спочатку звільняють доступ до місця встановлення, від’єднують шланг і кріплення, потім очищають опорні поверхні рами. Новий бак установлюють без примусового вигинання корпусу та без натягу кріплень. Якщо використовуються раніше встановлені кран, перехідник або ущільнення, їхній стан перевіряють до складання; деталі з пошкодженням, затвердінням чи слідами протікання замінюють.

Після фіксації перевірте зазори до рами, сидіння та пластику, вільне положення паливного шланга й доступ до кришки. Шланг не повинен перетискатися під час установлення сидіння або переміщення сусідніх деталей. Перед поїздкою в бак додають невелику кількість пального та контролюють з’єднання, горловину й нижню частину корпусу. Якщо для посадки потрібне значне зусилля, отвори не суміщаються або пластик помітно тисне на бак, складання слід зупинити та ще раз перевірити відповідність конфігурації.

Паливний бак FLD TTR125 підходить для планового ремонту й відновлення пітбайка з відповідним компонуванням. Ретельне порівняння форми, кріплень і підключення зі старою деталлю допомагає отримати коректну посадку та уникнути перероблення сусідніх компонентів.
