Паливний бак ATV 50 JPX

Паливний бак для квадроцикла ATV 50 JPX

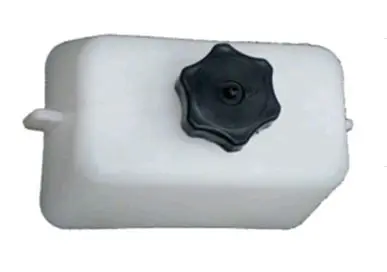

Бак призначений для квадроциклів класу ATV 50 і слугує резервуаром для бензину в паливній системі. Він утримує запас пального та забезпечує його подавання до карбюратора через передбачене на техніці з’єднання. Це позиція JPX для ремонту малокубатурного квадроцикла, коли штатна місткість пошкоджена, деформована або вже не дає змоги надійно користуватися машиною. Світлий корпус має компактну кутасту форму, зверху розташована заливна горловина з чорною кришкою.

Справний бак особливо важливий для техніки, яка постійно зазнає вібрацій і тряски. Причиною заміни можуть бути тріщини, деформація корпусу, пошкодження горловини, нещільне прилягання кришки або сліди просочування бензину. Перед замовленням варто визначити джерело проблеми: запах пального та вологі сліди можуть з’являтися не лише на корпусі, а й біля крана, шланга, хомутів чи з’єднань. Якщо дефект розташований саме на баку, а відновлення недоцільне, встановлення відповідної деталі повертає паливній системі нормальне компонування та усуває потребу користуватися пошкодженою місткістю.

Що перевірити під час добору

Позначення ATV 50 вказує на клас техніки, проте однаковий робочий об’єм двигуна не означає однакову посадку всіх деталей. У різних квадроциклів можуть відрізнятися контур рами, розташування облицювання, точки кріплення та схема під’єднання пального. Тому головний орієнтир — штатний бак, знятий із конкретної машини. Порівнюйте не лише загальну назву, а й геометрію корпусу, орієнтацію деталі в рамі та положення всіх місць сполучення.

• Форма й габаритний контур. Бак має розміщуватися у відведеному просторі без перекосу та тиску з боку рами, сидіння чи пластику.
• Розташування горловини. Перевірте, чи збігається її положення з отвором або зоною доступу в облицюванні квадроцикла.
• Кріплення. Зіставте кількість, положення та форму всіх точок фіксації зі старою деталлю.
• Під’єднання пального. Звірте місце виходу пального, спосіб встановлення крана та параметри з’єднання зі шлангом. Ці частини мають відповідати штатній схемі конкретного ATV.
• Вільний простір. Після примірювання кришка має залишатися доступною, а корпус і шланг не повинні затискатися сусідніми деталями.

Встановлення та перевірка після заміни

Монтаж починають зі зняття облицювання та звільнення доступу до штатної місткості. Залишок бензину зливають у призначену для нього тару, потім від’єднують паливний шланг і кріплення. Водночас оглядають кран, ущільнення, хомути та сам шланг: зношена супутня деталь здатна зберегти підтікання навіть після встановлення нового бака. Новий корпус спочатку приміряють без зусилля, перевіряють посадку й лише потім фіксують штатним кріпленням.

Після під’єднання слід переконатися, що шланг прокладений без перегинів, з’єднання затягнуті коректно, кришка закривається нормально, а біля горловини та місця подавання пального немає вологих слідів. Контроль виконують до встановлення всього облицювання — так простіше помітити проблему й виправити з’єднання. Бак ATV 50 JPX підходить для ремонту лише за умови збігу конструкції з початковою деталлю; уважне порівняння посадки та під’єднань допомагає уникнути помилкового вибору й зайвого розбирання квадроцикла.
