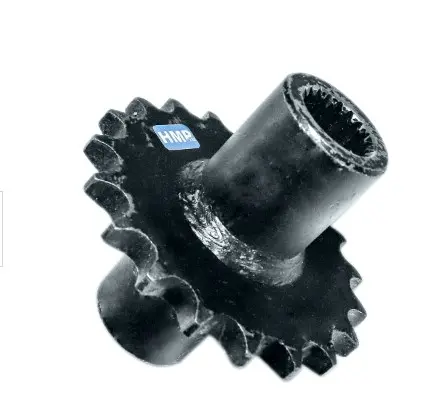

Задня приводна зірка ATV JPX 428-19T, втулка 20×77 мм

Задня приводна зірка ATV JPX 428-19T

Шліцьова зірка призначена для задньої частини ланцюгового привода квадроцикла. Вона працює з ланцюгом типорозміру 428 і передає обертання через зубчасте зачеплення. Модель має 19 зубців та подовжену втулку із заявленим діаметром 20 мм і довжиною 77 мм. Така конфігурація підходить лише для техніки з відповідною посадкою, тому під час вибору потрібно враховувати весь набір параметрів, а не тільки зовнішню схожість.

Конструкція та призначення

Зубчастий вінець і циліндрична втулка утворюють єдину деталь. Усередині втулки розташований шліцьовий отвір для з’єднання з відповідною частиною привода. Така посадка передає крутний момент і водночас визначає положення зірки відносно вала та лінії руху ланцюга. Довжина втулки 77 мм впливає на виліт вінця, тому зірка з коротшою або довшою маточинною частиною не є прямою заміною навіть за однакової кількості зубців.

Позначення 428 стосується типорозміру сумісного приводного ланцюга, а 19T означає наявність 19 зубців. Кількість зубців пов’язана з передавальним відношенням привода. Для звичайного ремонту бажано зберігати число зубців, передбачене встановленою конфігурацією квадроцикла. Перехід на інше значення змінює характер роботи передачі та має бути свідомим технічним рішенням, а не випадковою заміною.

Параметри для добору

• Призначення: задня приводна зірка для ATV.
• Типорозмір ланцюга: 428.
• Кількість зубців: 19T.
• Посадка: внутрішній шліцьовий отвір.
• Втулка: заявлений діаметр 20 мм, довжина 77 мм.
• Бренд: JPX.

Перед замовленням порівняйте нову й демонтовану деталі за кількістю зубців, типорозміром ланцюга, довжиною та діаметром втулки. Окремо перевірте кількість шліців, їхню форму, внутрішній посадковий розмір, розташування уступів і виліт зубчастого вінця. Ці параметри не можна визначати приблизно: однакові зірки 428-19T трапляються з втулками інших розмірів і не завжди є взаємозамінними.

Коли потрібна заміна

Стан зірки оцінюють за формою зубців і роботою привода. Підставою для заміни є виражене вироблення, загострені чи загнуті зубці, нерівномірне зношення вінця, пошкодження внутрішніх шліців і помітне биття. Ознаками проблеми також можуть бути нестабільне зачеплення, бокове зміщення ланцюга та ривки під час передавання тяги. Тривала робота зі зношеною зіркою збільшує навантаження на ланцюг і погіршує узгоджену роботу деталей привода.

Зірку та ланцюг потрібно оглядати разом. Сильно розтягнутий ланцюг неправильно входить у зачеплення з новим вінцем і може прискорити його зношення. До встановлення також перевіряють стан відповідних шліців, фіксаторів і сусідніх деталей. Якщо на валу є вироблення або люфт, сама заміна зірки не усуне проблему.

Рекомендації зі встановлення

Монтаж виконують без перекосу втулки, зберігаючи правильне положення зубчастого вінця в лінії ланцюга. Для кріплення застосовують штатні деталі та порядок складання, передбачені конструкцією конкретного ATV. Після монтажу регулюють натяг ланцюга відповідно до вимог техніки, вручну прокручують привод і переконуються, що ланцюг рухається вільно, не заклинює та не зміщується вбік.

Після перших поїздок варто повторно перевірити фіксацію, натяг і рівномірність руху ланцюга. Модель JPX 428-19T підходить як пряма заміна лише тоді, коли стара зірка збігається за форматом ланцюга, кількістю зубців, розмірами втулки, шліцьовим профілем і геометрією посадки.
