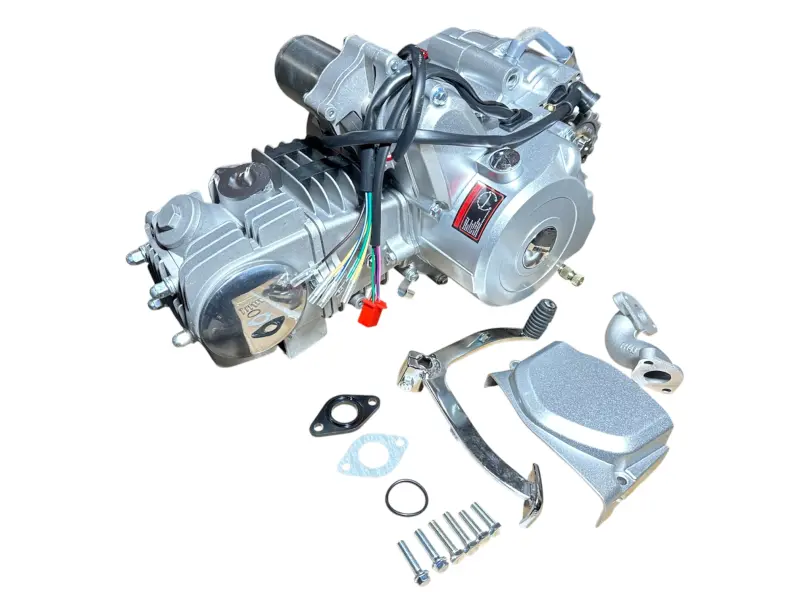

Двигун ATV 125 см³ 157FMH-I, автомат 3+1, JPX

Двигун JPX 157FMH-I для ATV 125 см³

Бензиновий двигун у зборі призначений для ремонту та відновлення квадроциклів відповідної конструкції. Модель поєднує одноциліндровий чотиритактний мотор об’ємом 125 см³, повітряне охолодження, електростартер і автоматичну трансмісію з трьома передачами вперед та однією передачею назад. Така конфігурація розрахована на ATV, у якому передбачені відповідні кріплення, привід, органи керування й електричні з’єднання.

Конфігурація та призначення

Повітряне охолодження відводить тепло без окремого рідинного контуру, радіатора та помпи. Одноциліндрова чотиритактна схема типова для компактної мототехніки й дає змогу розмістити двигун разом із трансмісією в рамі квадроцикла. Запуск виконується електростартером, тому під час монтажу потрібно правильно під’єднати штатну проводку техніки та перевірити відповідність роз’ємів.

Коробка має три ступені для руху вперед і окрему передачу заднього ходу. Реверс особливо корисний на квадроциклі під час розвороту, виїзду з тісного місця або маневрування на ділянці, де неможливо розвернути техніку лише рухом уперед. Перемикання організоване автоматичною трансмісією, зазначеною для версії 157FMH-I; її не слід плутати з двигунами подібного об’єму, які мають іншу схему коробки.

Що перевірити під час вибору

Позначення 157FMH-I, об’єм 125 см³ і схема передач 3+1 є основними вихідними параметрами, проте самі по собі не роблять двигун універсальним для будь-якого ATV. Перед замовленням потрібно зіставити двигун зі знятим агрегатом і конструкцією рами. Навіть у зовні подібних китайських квадроциклів можуть відрізнятися точки кріплення, розташування з’єднань і спосіб передавання тяги.

• Кріплення: порівняйте розташування та відстані між посадковими точками на картері й рамі.
• Привід: перевірте бік виходу, положення ведучої зірочки та лінію ланцюга відносно заднього приводу.
• Впуск і випуск: зіставте розташування каналів, орієнтацію патрубків і вільне місце для суміжних деталей.
• Електрика: перевірте кількість, форму та призначення роз’ємів, а також схему під’єднання стартера й обладнання запалювання.
• Керування коробкою: переконайтеся, що важіль і привід перемикання можна правильно з’єднати зі штатним механізмом квадроцикла.
• Розміщення в рамі: оцініть проміжки до рами, облицювання, підніжок та інших деталей після монтажу.

Монтаж і підготовка до запуску

Установлення двигуна не обмежується закріпленням у рамі. Потрібно виставити положення агрегату, сумістити лінію ланцюга, під’єднати впуск, випуск та електропроводку, а потім відрегулювати привід перемикання передач. Перекіс кріплень або неправильне положення ланцюга можуть спричинити сторонній шум, нерівномірне зношування та підвищене навантаження на суміжні деталі. Роботу варто доручити фахівцеві, знайомому з будовою ATV цього типу.

До першого запуску перевіряють надійність кріплень і з’єднань, вільний рух органів керування, стан ланцюга та відсутність перешкод для рухомих деталей. Потрібні експлуатаційні рідини, їхню кількість, регулювання й порядок первинного запуску визначають за технічною документацією двигуна та конкретного квадроцикла. Ці параметри не можна переносити з іншого мотора лише через однаковий об’єм.

Коли обирають двигун у зборі

Повна заміна доречна в разі серйозного пошкодження попереднього двигуна, зношення кількох його механізмів або переобладнання ATV під сумісну силову установку. Зібраний агрегат дає змогу виконувати ремонт як єдиний проєкт, але не означає монтаж без перевірки сполучень. Найнадійніший підбір отримують за одночасного збігу моделі 157FMH-I, об’єму 125 см³, трансмісії 3+1, кріплень, приводу та електричної схеми.

JPX 157FMH-I слід обирати для квадроцикла, якому справді потрібна автоматична триступенева конфігурація з реверсом, повітряним охолодженням та електрозапуском. Ретельне зіставлення до монтажу допомагає заздалегідь визначити потрібні з’єднання й уникнути перероблення рами, приводу або проводки.
