Двигун ATV 110cc 152FMH-I, 3+1, JPX

Двигун JPX 110cc для ATV із трансмісією 3+1

Силовий агрегат призначений для ремонту квадроцикла, розрахованого на двигун класу 110 см³ із позначенням 152FMH-I. Вбудована коробка має три передачі для руху вперед та одну передачу заднього ходу. Таке виконання дає змогу замінити зношений або пошкоджений мотор у зборі, зберігши звичну схему перемикання та можливість маневрувати заднім ходом.

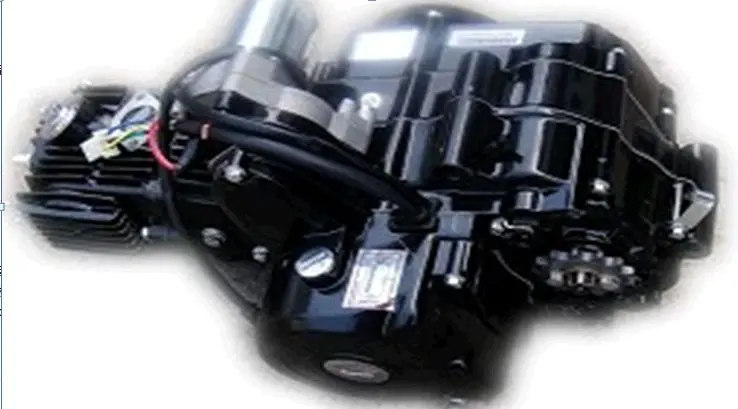

Двигун поєднує силову частину й коробку передач в одному корпусі. На корпусі передбачена ведуча зірочка для передавання крутного моменту на задню вісь через ланцюговий привід. Конструкція також включає циліндр із розвиненим оребренням і виведену електропроводку. Ці особливості важливі під час підбору: двигун має відповідати рамі не лише за робочим об’ємом і позначенням серії, а й за розташуванням кріплень, зірочки, роз’ємів і механізмів, що приєднуються.

Що перевірити перед вибором

• Тип техніки. Позиція належить до двигунів для ATV. Встановлення на пітбайк, мопед або іншу техніку можливе лише після перевірки всіх точок сполучення та компонування рами.
• Позначення двигуна. Зіставте 152FMH-I з даними штатного мотора й технічною документацією квадроцикла. Подібні за зовнішньою формою агрегати різних модифікацій можуть відрізнятися підключенням і посадковими параметрами.
• Робочий об’єм. Потрібне виконання техніки має відповідати класу 110cc. Не обирайте мотор лише за формою корпусу.
• Схема передач. Коробка розрахована на три передачі вперед і одну назад. Перевірте, чи відповідає цьому штатний механізм вибору передач.
• Керування зчепленням. До монтажу необхідно окремо зіставити виконання зчеплення та спосіб його керування, оскільки для двигунів цієї серії трапляються різні версії.
• Кріплення. Звірте відстані між точками фіксації, положення двигуна в рамі та доступ до кріплень. Збіг назви серії сам по собі не підтверджує повну взаємозамінність.
• Лінія ланцюга. Положення ведучої зірочки має збігатися з веденою зірочкою задньої осі. Перекіс ланцюга спричиняє неправильну роботу приводу та підвищене навантаження на його деталі.
• Підключення. Зіставте кількість, форму й призначення електричних роз’ємів, а також розташування впуску, випуску та органів керування.

Підготовка до встановлення

Перед монтажем порівняйте новий двигун зі знятим агрегатом на верстаку. Послідовно перевірте точки кріплення, габаритне розміщення в рамі, положення вихідної зірочки, маршрут ланцюга, доступ до впускного й випускного з’єднань, проводки та механізму перемикання. Такий порядок допомагає виявити невідповідність до фіксації двигуна й під’єднання навісних деталей.

Встановлення слід виконувати з дотриманням вимог виробника квадроцикла. Після закріплення необхідно правильно виставити лінію та натяг ланцюга, надійно з’єднати сумісні роз’єми й переконатися, що проводка не торкається рухомих частин або поверхонь, які нагріваються. Тип і кількість експлуатаційних рідин, регулювання та порядок першого запуску визначають за документацією конкретної модифікації двигуна.

Двигун підходить для відновлення ATV, коли штатний агрегат має значне зношення, пошкодження корпусу або ремонт окремих внутрішніх деталей недоцільний. Для точного підбору орієнтуйтеся на сукупність параметрів: 110cc, серія 152FMH-I, схема 3+1, геометрія кріплень, лінія ланцюга та конфігурація підключень.
