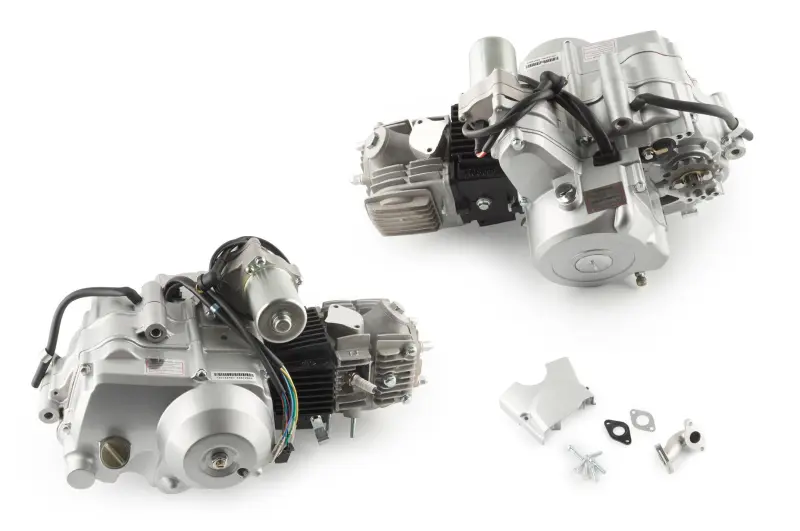

Двигун JPX ATV 110 см³ 152FMH-I, АКПП 3+1

Двигун JPX для ATV 110 см³ із трансмісією 3+1

Бензиновий двигун у зборі призначений для ремонту квадроцикла з горизонтальним мотором сімейства 152FMH-I. Модель поєднує чотиритактний одноциліндровий двигун, повітряне охолодження, електростартер і трансмісію з трьома передачами вперед та однією передачею заднього ходу. Така конфігурація розрахована на ATV, якому потрібна можливість самостійно рухатися назад під час розвороту, паркування або маневрування на обмеженому майданчику.

Двигун об'ємом 110 см³ підходить для заміни пошкодженого чи зношеного мотора за умови збігу конструкції техніки та всіх приєднувальних параметрів. Установлення двигуна в зборі дає змогу замінити основний агрегат без окремого підбирання картера, циліндрової групи та коробки передач. Водночас модель 152FMH-I не можна обирати лише за зазначеним об'ємом: квадроцикли однакової кубатури можуть відрізнятися рамою, кріпленнями, електропроводкою та розташуванням деталей приводу.

Конструкція та призначення

• Чотиритактна одноциліндрова схема застосовується на компактних бензинових ATV та об'єднує двигун із коробкою передач в одному корпусі.
• Повітряне охолодження відводить тепло через розвинене оребрення циліндра й головки без рідинного радіатора.
• Електростартер забезпечує електричний запуск після підключення до сумісної проводки, акумулятора та штатних органів керування квадроцикла.
• Три передачі вперед дають змогу обирати режим руху відповідно до швидкості та навантаження.
• Передача заднього ходу полегшує розворот і виїзд із місця, де квадроцикл незручно пересувати вручну.

Що перевірити перед вибором

Спочатку зіставте позначення двигуна 152FMH-I, робочий об'єм 110 см³ і схему передач 3 вперед/1 назад із параметрами штатного мотора. Потім порівняйте розташування та відстань між точками кріплення, габарити картера, положення циліндра й доступний простір у рамі. Корпус не повинен упиратися в елементи шасі, а кріпильні отвори мають збігатися без перероблення несучих деталей.

Окремо перевірте бік і положення вихідної зірочки, її виліт відносно веденої зірочки, параметри ланцюга та можливість виставити правильну лінію приводу. Розбіжність лінії зірочок спричиняє перекіс ланцюга, шум і прискорене зношення приводу. Також потрібно зіставити механізм перемикання передач і заднього ходу, розташування важелів, доступність тяг або тросів, напрямок випуску та приєднання впускного тракту.

Електрична частина потребує не меншої уваги. До придбання порівняйте роз'єми й кількість проводів, підключення електростартера, генератора та системи запалювання. Збіг назви моделі сам по собі не підтверджує взаємозамінність електричних компонентів різних версій ATV. Карбюратор, випуск, органи керування та навісні деталі слід перевіряти за фактичною конфігурацією техніки, яку ремонтують.

Установлення та первинна перевірка

Монтаж виконують на справні посадкові місця з відповідним кріпленням. До остаточного затягування двигун виставляють у рамі, контролюють лінію ланцюга, вільний хід органів перемикання та відсутність натягу проводів. Після підключення перевіряють надійність контактів, прокладання кабелів подалі від гарячих і рухомих деталей, а також відповідність застосованих технічних рідин вимогам посібника ATV.

Після встановлення спочатку перевіряють перемикання всіх режимів на нерухомій техніці, потім виконують пробний запуск і контролюють сторонній шум, витоки, нагрівання та стійкість кріплень. Навантаження збільшують поступово, повторно оглядаючи ланцюговий привод і з'єднання. Такий порядок допомагає переконатися, що двигун JPX 152FMH-I правильно встановлений та узгоджений із рамою, приводом і електричною системою конкретного квадроцикла.
