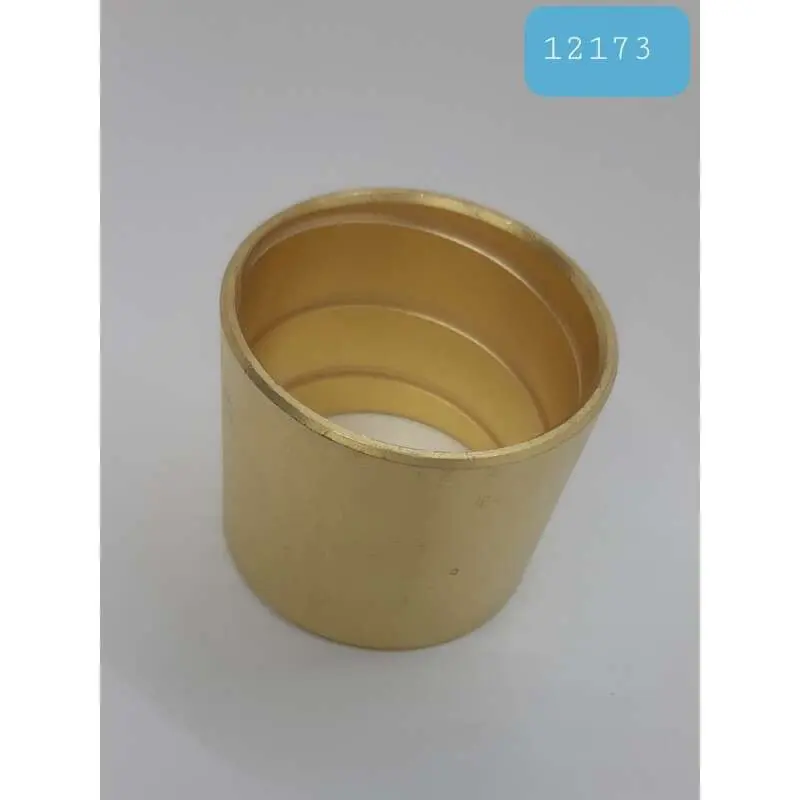

Втулка передньої опори переднього моста 50×45×43 мм DongFeng, Foton, Jinma 240/244

Втулка передньої опори переднього моста 50×45×43 мм

Циліндрична втулка призначена для встановлення в передню опору переднього моста мінітракторів DongFeng, Foton і Jinma серій 240/244. Деталь розміщується між опорою та передньою хитною віссю, утворюючи посадкову поверхню для її правильного розташування. Така втулка потрібна під час ремонту опори, появи зношення у спряженні або розбирання переднього моста для обслуговування.

Розмір деталі становить 50×45×43 мм: зовнішній діаметр — 50 мм, внутрішній діаметр — 45 мм, висота — 43 мм. Різниця діаметрів відповідає стінці завтовшки 2,5 мм. Ці параметри потрібно враховувати разом, адже втулки передніх опор для подібних тракторів можуть відрізнятися не лише діаметром отвору, а й зовнішнім діаметром або висотою. Невідповідну за довжиною чи посадкою деталь не слід компенсувати випадковими прокладками або механічним доопрацюванням.

Призначення та місце встановлення

Втулка належить до деталей переднього моста та встановлюється в його передній опорі. Каталожна схема вузла розташовує її поруч із передньою опорою, регулювальними прокладками передньої хитної осі та самою віссю. Тому під час ремонту варто оцінити стан усього спряження: посадкового отвору опори, поверхні осі, регулювальних прокладок та ущільнень. Установлення нової втулки дасть очікуваний результат лише за справних прилеглих деталей і правильного складання.

Зношена втулка може супроводжуватися збільшеним зазором у місці опирання осі, стукотом, вібрацією або помітним зміщенням деталей переднього моста. Такі ознаки потребують розбирання та перевірки, оскільки подібні прояви виникають і через зношення осі, опори чи інших з’єднань. Нову втулку добирають після дефектування, а не лише за маркою трактора.

Сумісність і параметри

• Тип: втулка передньої опори переднього моста.
• Зовнішній діаметр: 50 мм.
• Внутрішній діаметр: 45 мм.
• Висота: 43 мм.
• Товщина стінки: 2,5 мм.
• Каталожний номер: 304.31.219-1.
• Застосування: DongFeng 240/244, Foton 240/244 і Jinma 240/244.

Позначення 240 і 244 використовуються для кількох марок та модифікацій мінітракторів, тому однаковий індекс моделі сам по собі не замінює перевірку переднього моста. Перед замовленням зіставте каталожний номер, усі три розміри та конструкцію демонтованої деталі. Особливо уважно перевіряйте висоту: у продажу є зовні подібні втулки завдовжки 44 або 45 мм, призначені для інших виконань опори.

Підготовка до встановлення

Перед монтажем очистьте посадкове місце та перевірте, чи немає на ньому задирок, деформації або вираженого виробітку. Поверхню спряженої осі також потрібно оглянути по всій зоні контакту. Якщо отвір опори розбитий або вісь має значне зношення, встановлення нової втулки без усунення основної причини не відновить правильну посадку.

Запресовування виконують рівно, прикладаючи зусилля до торця деталі та не допускаючи перекосу. Удари по тонкій крайці можуть змінити геометрію втулки, тому спосіб монтажу добирають з урахуванням будови знятої опори. Після складання перевіряють вільний рух передньої осі, відсутність заїдання та правильне положення регулювальних деталей. Змащування й регулювання виконують відповідно до вимог обслуговування конкретного переднього моста.

Ця втулка підходить для планового відновлення передньої опори, якщо фактична деталь має посадкові розміри 50×45×43 мм і відповідає номеру 304.31.219-1. Точне звіряння до розбирання та контроль спряжених поверхонь під час ремонту допомагають уникнути повторного встановлення невідповідної деталі.
