Прокладка кришки головки циліндра 195N (12/15 к.с.) ST

Прокладка кришки головки циліндра двигуна 195N

Прокладка ST призначена для встановлення в місці з’єднання кришки з головкою циліндра одноциліндрового дизельного двигуна 195N. Деталь ущільнює посадковий контур кришки та допомагає запобігати виходу оливи через рознім під час роботи мотора. Вона застосовується під час обслуговування двигунів мотоблоків потужністю 12, 13 і 15 к.с. з водяним охолодженням.

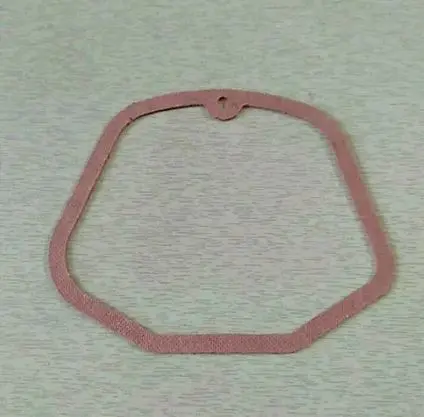

Це саме прокладка кришки, а не прокладка між головкою циліндра та блоком. Деталі виконують різні завдання, мають різну форму й установлюються в різних місцях двигуна. Представлена прокладка має замкнений фасонний контур, що повторює обриси посадкової поверхні кришки. У верхній частині передбачений виступ з одним кріпильним отвором. Така геометрія є головним орієнтиром під час порівняння з раніше встановленою деталлю.

Коли потрібна заміна

Прокладку змінюють після зняття кришки головки під час регулювання або обслуговування клапанного механізму, а також у разі появи слідів оливи вздовж стику. Повторно використовувати стару деталь небажано, якщо вона затверділа, розтягнулася, отримала розрив, тріщини або стійку деформацію. Після тривалого притискання її профіль може вже не компенсувати нерівності розніму, через що з’єднання втрачає щільність.

Перед розбиранням корисно очистити зовнішню поверхню двигуна та визначити фактичне місце підтікання. Олива може стікати зверху й залишати сліди поруч зі справним з’єднанням. Якщо свіжа смуга починається безпосередньо на контурі кришки, потрібно перевірити стан прокладки, рівномірність притискання та відсутність пошкоджень на спряжених поверхнях.

Критерії сумісності

Основний параметр добору — двигун серії 195N. Для точної перевірки враховують не лише позначення мотоблока, адже на техніці однієї моделі можуть траплятися різні мотори та виконання кришок. Нову прокладку порівнюють зі старою за зовнішнім контуром, розташуванням прямих і похилих ділянок, формою верхнього виступу та положенням кріпильного отвору. Контур має вкладатися на посадкову поверхню вільно, без розтягування, підрізання та утворення складок.

• Призначення: ущільнення з’єднання кришки та головки циліндра.
• Модель двигуна: 195N.
• Тип двигуна: чотиритактний дизельний, одноциліндровий.
• Охолодження: водяне.
• Заявлені варіанти потужності: 12, 13 і 15 к.с.
• Діаметр циліндра двигуна: 95 мм.
• Виконання деталі: ST.
• Форма: суцільний замкнений контур із верхнім виступом та одним отвором.

Підготовка та встановлення

Після зняття кришки залишки попередньої прокладки повністю видаляють з обох спряжених поверхонь. Посадкові місця очищають від оливи й забруднень, не залишаючи твердих фрагментів, здатних створити локальний зазор. Одночасно перевіряють кришку та головку на вм’ятини, глибокі подряпини й інші пошкодження в зоні прилягання. Навіть правильно дібрана прокладка не усуне нещільність, спричинену вираженим дефектом поверхні.

Нову деталь укладають рівно за контуром, суміщаючи верхній виступ і кріпильний отвір. Кришку встановлюють без бічного зсуву, щоб край прокладки не вийшов із посадкової зони. Кріплення затягують рівномірно відповідно до вимог з обслуговування двигуна 195N. Надмірне зусилля може зім’яти прокладку або деформувати кришку, тому збільшувати затягування для усунення течі без перевірки посадки не варто.

Необхідність додаткового ущільнювального складу визначають за інструкцією до конкретного виконання двигуна. Товстий шар складу може порушити посадку та потрапити всередину механізму. Після складання двигун запускають і оглядають стик по всьому периметру. Повторна перевірка після нетривалої роботи допомагає переконатися, що прокладка не змістилася, кришка притиснута рівномірно, а на з’єднанні не з’явилися свіжі сліди оливи.
