Прокладка головки циліндра мотоблока 195N (12Hp) ZUBR з язичком Y-BOX AMG

Прокладка головки циліндра для мотоблока з двигуном 195N (12Hp) ZUBR, виконання з язичком. Вона ущільнює з’єднання головки з блоком циліндра, утримує тиск у камері згоряння та відокремлює порожнини, що проходять через цей стик. Справне ущільнення потрібне для збереження компресії, впевненого запуску й стабільної роботи двигуна під навантаженням.

Форма та перевірка сумісності

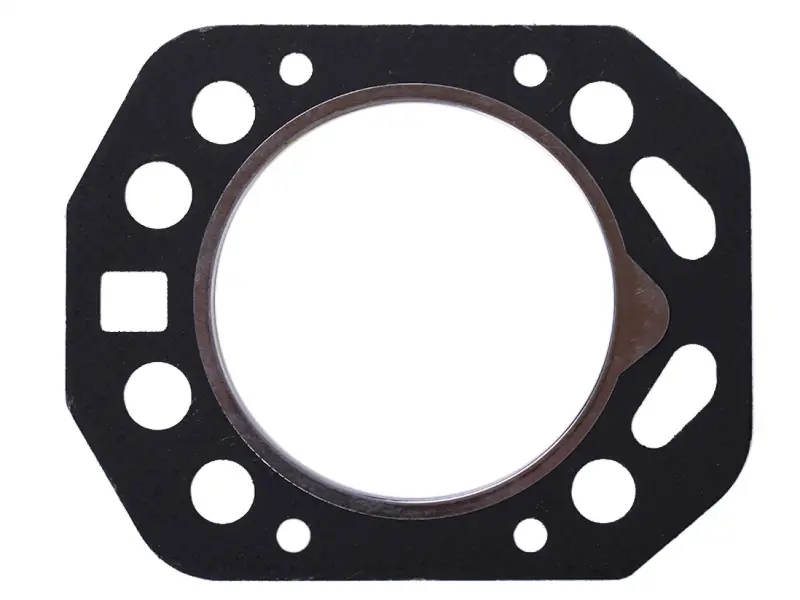

У центрі прокладки розташований великий круглий отвір з окантовкою. По краях є отвори різної форми, а збоку — виступ-язичок. Під час підбору мають збігатися не лише зовнішні обриси, а й усі проходи та місця кріплення. Форму язичка також звіряють зі знятою деталлю й враховують, визначаючи правильне положення прокладки.

Прикладіть зняту прокладку для порівняння контуру, перевірте діаметр центрального отвору та розташування отворів під кріплення і канали. Окремо звірте товщину з технічними вимогами двигуна: стара обтиснена деталь не дає точного уявлення про початкову товщину. Після встановлення край центрального отвору не повинен заходити всередину циліндра, а інші ділянки прокладки — закривати потрібні проходи.

Невідповідна товщина змінює геометрію камери згоряння та зазори, тому її не можна обирати лише за принципом схожої форми. Не підганяйте деталь свердлінням, розширенням отворів або зрізанням язичка. Так можна пошкодити окантовку чи звузити ущільнювальну ділянку біля каналу, після чого з’єднання не триматиме тиск.

Ознаки пошкодження

Перевірити ущільнення варто, якщо біля стику головки з’явилися сліди прориву газів, локальне потемніння чи підтікання рідини, двигун став гірше запускатися або втратив компресію. Такі прояви не завжди спричинені прокладкою, тому оглядають також головку та блок. На демонтованій деталі звертають увагу на прогар, розриви, пошкоджену окантовку та сліди прориву між отворами.

Після зняття головки встановлюють нову прокладку: повторно використане обтиснене ущільнення може прилягати нерівномірно. До типових причин його руйнування належать перегрів, викривлення прилеглих поверхонь і неправильне затягування кріплення. Заміна самої прокладки без усунення причини не розв’язує проблему надовго.

Особливості монтажу

Заміну виконують на охолодженому двигуні. З площин обережно прибирають залишки старої прокладки, уникаючи подряпин і потрапляння бруду в циліндр та канали. Перевіряють, чи немає раковин, прогару й деформації, оглядають різьбу, шпильки або болти та поверхні під кріпленням. Пошкоджені площини відновлюють до складання, адже нове ущільнення не компенсує їхніх дефектів.

Прокладку вкладають так, щоб усі отвори збіглися, і встановлюють головку, не зсуваючи деталь. Послідовність, етапи та момент затягування беруть із настанови до двигуна. Герметик додають лише тоді, коли цього прямо вимагає настанова. Разом із прокладкою оглядають інші ущільнення, які довелося роз’єднати під час демонтажу головки, та замінюють пошкоджені. Після складання перевіряють герметичність стику, а потребу в повторному підтягуванні кріплення визначають за вимогами виробника двигуна.
