Прокладка головки цилиндра мотоблока 195N (12Hp) ZUBR с язычком Y-BOX AMG

Прокладка головки цилиндра для мотоблока с двигателем 195N (12Hp) ZUBR, исполнение с язычком. Устанавливается между головкой и блоком цилиндра и уплотняет их стык. Ее задача — удерживать давление в камере сгорания и разделять проходящие через соединение полости. От герметичности этого соединения зависят компрессия, устойчивый запуск и нормальная работа двигателя под нагрузкой.

Конструкция и подбор

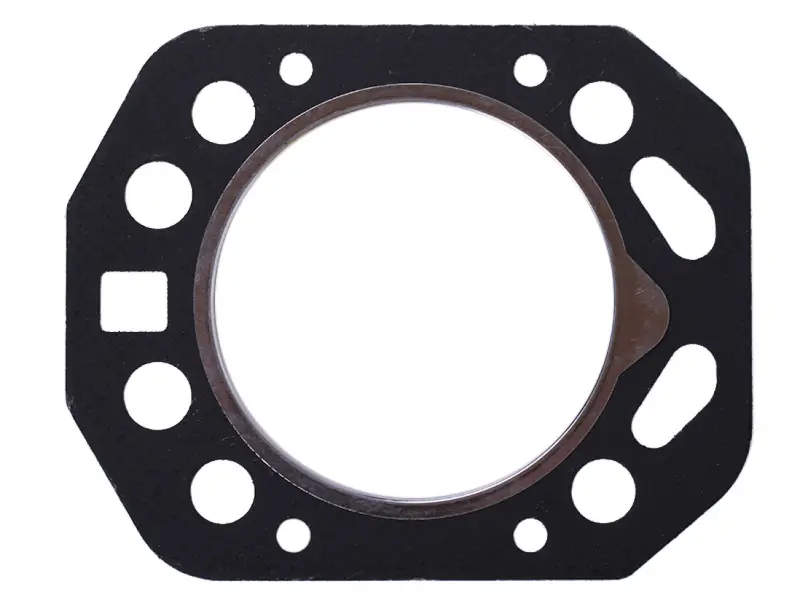

Прокладка имеет большое центральное отверстие с окантовкой, боковой выступ-язычок и отверстия разной формы по периметру. Контур и расположение отверстий должны совпадать с привалочными поверхностями двигателя. Язычок учитывают при сравнении исполнения и ориентации детали: одного сходства наружного контура для подбора недостаточно.

Сравнивайте новую прокладку со снятой и с посадочными поверхностями. Проверьте диаметр центрального отверстия, положение отверстий под крепеж и каналы, форму выступа и толщину по техническим требованиям двигателя. Обжатая старая прокладка не служит точным образцом первоначальной толщины. Центральная кромка не должна выступать внутрь цилиндра, а остальные отверстия — перекрывать предусмотренные проходы.

Толщина здесь влияет не только на плотность стыка, но и на геометрию камеры сгорания и зазоры. Поэтому подгонять неподходящую прокладку сверлением, обрезкой язычка или расширением отверстий не стоит. Такая переделка может нарушить окантовку и оставить слишком узкий участок уплотнения возле канала или камеры сгорания.

Когда нужна замена

Повод проверить прокладку — следы прорыва газов у стыка головки, местное потемнение, подтекание жидкости, снижение компрессии или ухудшение запуска. Эти признаки могут иметь и другие причины, поэтому состояние уплотнения оценивают вместе с головкой и блоком. На снятой детали ищут прогар, разрыв, повреждение окантовки и следы прорыва между соседними отверстиями.

Прокладку меняют при снятии головки: уже обжатая деталь может не обеспечить равномерного уплотнения после повторной сборки. Типичные причины повреждения — перегрев, неровность привалочных поверхностей и неправильная затяжка крепежа. Если причина осталась, новая прокладка тоже может быстро потерять герметичность.

Что учесть при установке

Работают на остывшем двигателе. Остатки старого уплотнения удаляют аккуратно, не царапая плоскости и не оставляя мусор в цилиндре и каналах. Проверяют поверхности на раковины, следы прогара и деформацию, осматривают резьбу, шпильки или болты и опорные поверхности крепежа. Повреждения головки или блока устраняют до сборки: прокладка не заменяет восстановление плоскости.

Новую деталь укладывают с совмещением всех отверстий, затем устанавливают головку без сдвига уплотнения. Крепеж затягивают в последовательности, по этапам и с моментом, указанными в руководстве двигателя. Герметик применяют только при прямом указании руководства. Одновременно проверяют другие уплотнения, нарушенные при снятии головки, и заменяют поврежденные. После сборки контролируют герметичность стыка; необходимость повторной протяжки определяют по требованиям двигателя.
