Головка циліндра P70F (ZS) у зборі для мотоблока

Головка циліндра P70F (ZS) у зборі

Головка призначена для ремонту одноциліндрового чотиритактного бензинового двигуна P70F (ZS) із повітряним охолодженням, який застосовується на мотоблоках і культиваторах. Вона закриває циліндр зверху, бере участь у формуванні камери згоряння та слугує основою для деталей газорозподільного механізму. Від стану привалкової площини, клапанів, сідел і напрямних залежать герметичність камери, збереження компресії та стабільна робота двигуна.

Виконання у зборі підходить для комплексного ремонту верхньої частини двигуна. У головці вже встановлено клапани, пружини, сухарі, коромисла, кріплення коромисел і напрямну пластину штанг. Це зменшує кількість деталей, які довелося б добирати та монтувати окремо в разі використання порожнього корпусу. Конструкція розрахована на двигун P70F (ZS) із діаметром циліндра 70 мм.

Коли потрібна заміна

Установлення нової головки актуальне за наявності тріщин корпусу, пошкодження або деформації площини з’єднання з циліндром, зношення клапанних сідел і напрямних, а також у разі порушення герметичності клапанного механізму. Такі дефекти можуть супроводжуватися зниженням компресії, ускладненим запуском, нестабільною роботою мотора або втратою потужності під навантаженням. Перед купівлею варто розібрати двигун і виконати дефектування: подібні ознаки можуть бути пов’язані зі станом поршня, кілець, циліндра чи прокладки.

Основні параметри

• Сумісне позначення двигуна: P70F (ZS), також трапляється позначення 1P70F.
• Тип двигуна: бензиновий, чотиритактний, одноциліндровий, із повітряним охолодженням.
• Діаметр циліндра: 70 мм.
• Загальна висота головки: 76 мм.
• Кріплення до циліндра: міжосьові відстані 64/77 мм.
• Кріплення клапанної кришки: міжосьові відстані 75/80 мм.
• Кріплення впускного та випускного фланців: 42 і 44 мм відповідно.
• Матеріал корпусу: алюміній.

Як правильно підібрати деталь

Позначення P70F потрібно перевіряти разом із геометрією демонтованої головки. До замовлення порівняйте відстані між кріпильними отворами, положення впускного та випускного каналів, форму камери згоряння, розташування свічкового отвору й контур привалкової площини. Окремо перевірте кріплення клапанної кришки та фланців. Це особливо важливо, якщо двигун уже ремонтували, замінювали або встановили на техніку під іншою торговою назвою.

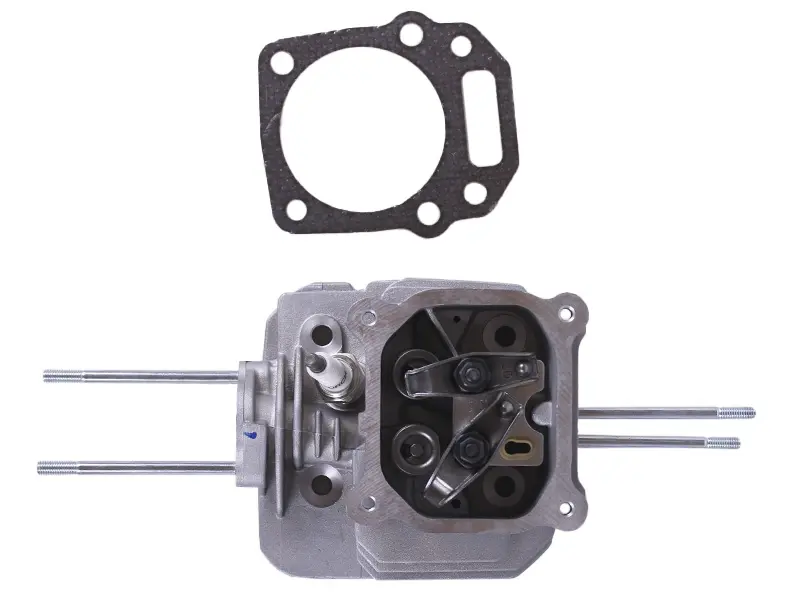

Прокладка має відповідати циліндру діаметром 70 мм, повторювати розташування отворів і не перекривати канали. На товарному зображенні поряд із головкою представлені профільна прокладка та чотири довгі шпильки, проте їх наявність у конкретному комплекті потрібно уточнити до оформлення замовлення: склад різних пропозицій і партій може відрізнятися.

Рекомендації зі встановлення

Монтаж виконують на очищену та перевірену площину циліндра. Залишки попередньої прокладки видаляють без пошкодження поверхні, після чого контролюють різьбу кріплення і стан напрямних. Кріплення затягують рівномірно в послідовності та з моментом, передбаченими сервісними даними двигуна. Після складання регулюють клапанні зазори відповідно до вимог P70F (ZS), вручну перевіряють вільний рух механізму й лише потім запускають мотор. Правильне звіряння розмірів та акуратний монтаж дають змогу відновити герметичність верхньої частини циліндра і нормальну роботу газорозподільного механізму.
