Кришка блока дизельного двигуна 170D для мотоблока

Кришка блока дизельного двигуна 170D

Корпусна деталь призначена для ремонту одноциліндрового дизельного двигуна 170D із повітряним охолодженням, який застосовується на мотоблоках. Кришка закриває блок і водночас утворює посадкову основу для деталей, пов’язаних із колінчастим валом. Її геометрія впливає на положення підшипників, вкладиша та сальника, тому справна кришка потрібна не лише для закривання корпусу, а й для правильного складання двигуна після розбирання.

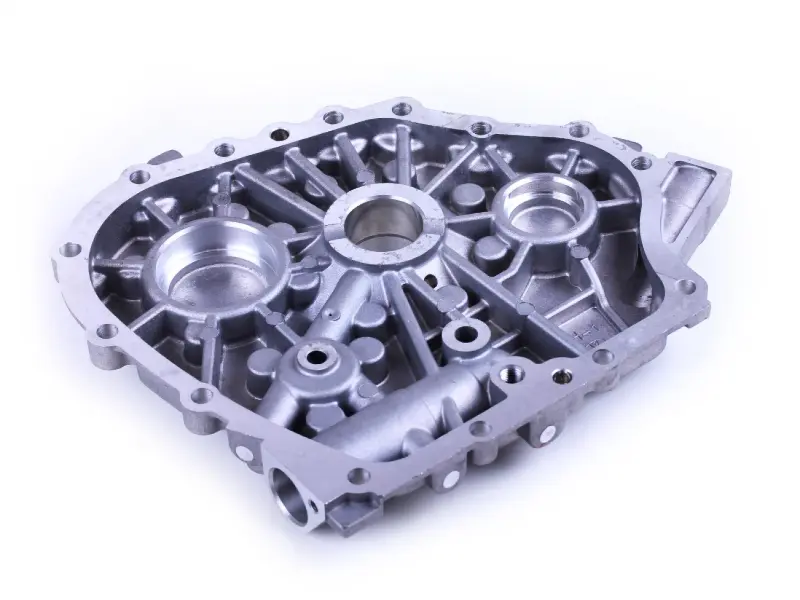

Деталь виготовлена з алюмінію. Внутрішній бік підсилений системою литих ребер, по периметру корпусу розташовані кріпильні отвори, а в центральній частині виконані оброблені посадкові поверхні. Така конфігурація розрахована на встановлення компонентів усередині блока та фіксацію кришки по контуру. Для цієї моделі зазначені посадкові місця під підшипники 35 і 52 мм, отвір під корінний вкладиш діаметром 34 мм та вихідний отвір під сальник колінчастого вала діаметром 42 мм. Маса кришки становить 1550 г.

Коли потрібна заміна

Кришку замінюють у разі тріщин корпусу, деформації площини прилягання, пошкодження кріпильних точок або вироблення посадкових місць. Підставою для перевірки також є сліди витікання оливи в зоні стику, неможливість правильно встановити сальник чи підшипник або помітний перекіс після попереднього ремонту. Пошкоджену корпусну деталь не варто компенсувати надмірним затягуванням кріплень: це не відновлює геометрію та може збільшити навантаження на сполучені частини двигуна.

Що перевірити під час підбору

• Модель двигуна: кришка розрахована на дизельний двигун 170D; позначення 170D не можна підміняти подібними індексами бензинових або інших дизельних моторів.
• Посадкові розміри: порівняйте діаметри місць під підшипники, корінний вкладиш і сальник зі старою кришкою та деталями, які встановлюватимуться під час складання.
• Контур корпусу: мають збігатися форма привалкової поверхні, розташування отворів по периметру, внутрішні припливи та канали.
• Виконання двигуна: ураховуйте розташування сполучених деталей і вихід колінчастого вала, адже лише зовнішньої схожості корпусів недостатньо.

Підготовка та встановлення

Перед монтажем привалкову поверхню блока очищають від залишків старого ущільнення та забруднень, не пошкоджуючи оброблену площину. Одночасно оглядають підшипники, корінний вкладиш, сальник колінвала, напрямні та кріплення. Зношені сполучені деталі можуть спричинити люфт або витікання навіть із новою кришкою, тому їхній стан оцінюють до остаточного складання.

Кришку встановлюють без ударів і примусового перекосу. Посадкові деталі повинні входити у призначені для них місця рівно, а отвори корпусу — суміщатися з блоком без натягу. Кріплення затягують рівномірно в прийнятій для двигуна послідовності та з моментом, наведеним у сервісних даних конкретного мотора. Після складання перевіряють вільне обертання механізмів, рівність стику та відсутність просочування оливи. Такий порядок допомагає виявити помилку підбору до запуску й зберегти правильне взаємне положення встановлених деталей.

Кришка підходить для відновлення двигуна 170D у разі пошкодження штатного корпусу або під час капітального ремонту з розбиранням блока. Для впевненого вибору використовуйте одразу три ознаки: індекс двигуна, підтверджені посадкові діаметри та повний збіг геометрії зі знятою деталлю.
