Крышка блока дизельного двигателя 170D для мотоблока

Крышка блока дизельного двигателя 170D

Корпусная деталь предназначена для ремонта одноцилиндрового дизельного двигателя 170D с воздушным охлаждением, применяемого на мотоблоках. Крышка закрывает блок и одновременно образует посадочную основу для деталей, связанных с коленчатым валом. Ее геометрия влияет на положение подшипников, вкладыша и сальника, поэтому исправная крышка необходима не только для закрытия корпуса, но и для правильной сборки двигателя после разборки.

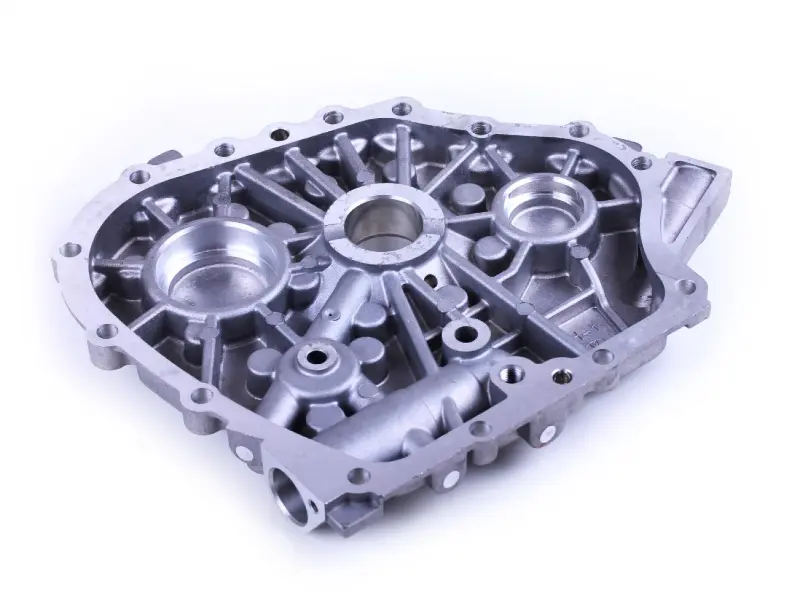

Деталь изготовлена из алюминия. Внутренняя сторона усилена системой литых ребер, вокруг корпуса расположены крепежные отверстия, а в центральной части выполнены обработанные посадочные поверхности. Такая конфигурация рассчитана на установку компонентов внутри блока и фиксацию крышки по периметру. Для этой модели указаны посадочные места под подшипники 35 и 52 мм, отверстие под коренной вкладыш диаметром 34 мм и выходное отверстие под сальник коленчатого вала диаметром 42 мм. Масса крышки составляет 1550 г.

Когда требуется замена

Крышку меняют при трещинах корпуса, деформации плоскости прилегания, повреждении крепежных точек или выработке посадочных мест. Поводом для проверки также служат следы утечки масла в зоне стыка, невозможность нормально установить сальник либо подшипник, заметный перекос после предыдущего ремонта. Поврежденную корпусную деталь не следует компенсировать чрезмерной затяжкой крепежа: это не восстанавливает геометрию и может увеличить нагрузку на сопряженные части двигателя.

Что проверить при подборе

• Модель двигателя: крышка рассчитана на дизельный двигатель 170D; обозначение 170D нельзя подменять похожими индексами бензиновых или других дизельных моторов.
• Посадочные размеры: сравните диаметры мест под подшипники, коренной вкладыш и сальник со старой крышкой и деталями, которые будут установлены при сборке.
• Контур корпуса: должны совпадать форма привалочной поверхности, расположение отверстий по периметру, внутренние приливы и каналы.
• Исполнение двигателя: учитывайте расположение сопряженных деталей и выход коленчатого вала, поскольку одного внешнего сходства корпуса недостаточно.

Подготовка и установка

Перед монтажом очищают привалочную поверхность блока от остатков старого уплотнения и загрязнений, не повреждая обработанную плоскость. Одновременно осматривают подшипники, коренной вкладыш, сальник коленвала, направляющие и крепеж. Изношенные сопряженные детали могут вызвать люфт или утечку даже с новой крышкой, поэтому их состояние оценивают до окончательной сборки.

Крышку устанавливают без ударов и принудительного перекоса. Посадочные детали должны входить в предназначенные для них места ровно, а отверстия корпуса — совмещаться с блоком без натяжения. Крепеж затягивают равномерно в принятой для двигателя последовательности и с моментом, указанным в сервисных данных конкретного мотора. После сборки проверяют свободное вращение механизмов, ровность стыка и отсутствие просачивания масла. Такой порядок помогает исключить ошибку подбора до запуска и сохранить правильное взаимное положение установленных деталей.

Крышка подходит для восстановления двигателя 170D при повреждении штатного корпуса или во время капитального ремонта с разборкой блока. Для уверенного выбора используйте сразу три признака: индекс двигателя, подтвержденные посадочные диаметры и полное совпадение геометрии со снятой деталью.
